Надпись > По странице

Вызов команды:

Команда Надпись по странице вызывает режим создания надписей по странице, доступный в рамках общей команды создания надписей различных типов. Типы надписи отличаются друг от друга полками. Параметры полки данного типа описаны в текущем разделе. Прочие параметры и принцип создания надписи являются общими для всех типов и описаны в остальных разделах главы Надпись.

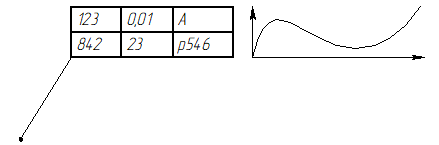

Полка надписи по странице представляет собой изображение выбранной страницы текущего документа, масштабируемое до указанного размера или масштаба. Таким образом можно использовать любое произвольное изображение в качестве полки.

Раздел Основные параметры окна параметров команды Надпись по странице позволяет задать следующие параметры полки:

Страница

В выпадающем списке можно выбрать любую из имеющихся в текущем документе страниц всех типов (включая страницы рабочих плоскостей и проекций). С помощью кнопки, расположенной справа от списка, можно Создать новую страницу вспомогательного типа - она будет тут же выбрана в качестве полки надписи. Содержимое страницы можно будет отредактировать позже.

Размер

Принцип масштабирования выбранной страницы при её отображении в качестве полки надписи. В выпадающем списке доступны следующие варианты:

•Абсолютный
Высота страницы задаётся индивидуально для текущей надписи с помощью параметров Способом выбранным ниже.

•Относительный
Высота страницы будет всегда соответствовать высоте шрифта, установленной для надписей по умолчанию в текущем окне.

Способ (только для Абсолютного размера)

Способ масштабирования выбранной страницы при её отображении в качестве полки надписи:

•Высота страницы
Страница масштабируется таким образом, чтобы её высота соответствовала Значению, указанному в поле ниже в единицах длины, установленных для текущей страницы (при создании надписи на чертеже или РП) или 3D модели (при создании надписи в пространстве 3D модели.

•Масштаб
Страница отображается в Масштабе, указанном в поле ниже. С помощью кнопки можно выбрать одно из стандартных значений масштаба из списка.

Положение

Положение полки относительно узла привязки. Для надписи со стрелкой узлом привязки является конечная точка основной стрелки. В выпадающем списке доступны следующие варианты положения:

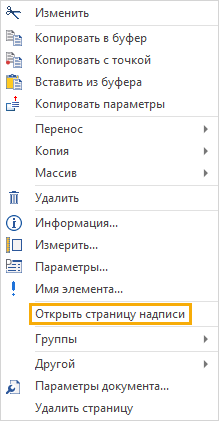

В контекстном меню надписи по странице доступна команду Открыть страницу надписи, позволяющая быстро перейти к странице, используемой в качестве полки.
