Надпись > Маркировка

Вызов команды:

Команда Маркировка вызывает режим создания маркировок, доступный в рамках общей команды создания надписей различных типов. Типы надписи отличаются друг от друга полками. Параметры полки данного типа описаны в текущем разделе. Прочие параметры и принцип создания надписи являются общими для всех типов и описаны в остальных разделах главы Надпись.

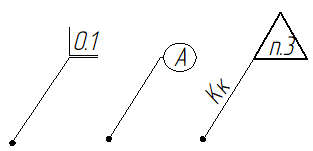

Полка маркировки представляет собой стандартную геометрическую фигуру или пользовательский 2D фрагмент с произвольным текстом внутри.

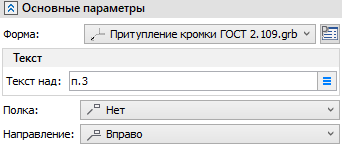

Раздел Основные параметры окна параметров команды Маркировка позволяет задать следующие параметры полки:

Форма

В выпадающем списке можно выбрать в качестве формы полки стандартную геометрическую фигуру или пользовательский 2D фрагмент. Пользовательские полки создаются как обычные параметрические фрагменты в папке …\T-FLEX CAD 18\Библиотеки\Служебные\Leader Symbols (библиотека Leader Symbols). Файлы, находящиеся в данной папке, добавляются к списку доступных форм полки маркировки. Положение изображения фрагмента-полки при нанесении надписи определяется вектором привязки, который должен существовать в модели фрагмента.

Для управления параметрами пользовательской полки используется стандартный или пользовательский диалог внешних переменных фрагмента, который вызывается кнопкой Параметры, расположенной справа от списка доступных форм. После создания маркировки с пользовательской формой полки её диалог внешних переменных также можно вызвать с помощью команды Параметры обозначения…, доступной в контекстном меню маркировки.

Текст

Текст надписи, располагаемый внутри полки.

При задании текста надписи можно использовать переменные, заключая их в фигурные скобки.

С помощью кнопки можно вставить из списка значений один из предлагаемых системой по умолчанию стандартных текстов. Списки значений можно редактировать.

Также текст может быть задан с помощью манипулятора в 2D или 3D окне.

Если основная стрелка надписи или надпись без стрелки привязаны к какому-либо элементу чертежа или 3D модели, то справа от поля ввода текста также доступна кнопка, позволяющая вставлять в текст Свойства объекта привязки. При нажатии на кнопку появляется выпадающее меню со списком доступных характеристик. При выборе характеристики в меню в текст добавляется переменная, значение которой соответствует выбранной характеристике. Набор доступных характеристик зависит от типа элемента и соответствует получаемому с помощью команды Измерить.

Полка

В выпадающем списке можно выбрать одну из следующих конфигураций полок:

Нет
Линия полки не отображается.

По центру
Линия полки отображается сбоку от выбранной формы.

Направление

Направление полки и текста надписи относительно относительно узла привязки. Для надписи со стрелкой узлом привязки является конечная точка основной стрелки. В выпадающем списке доступны следующие варианты направления:

Вправо

Влево

Автоматически

Между вышеуказанными вариантами положения также можно последовательно переключаться с помощью следующей опции автоменю:

Иконка опции соответствует текущему положению.
