Виды 3D преобразований > Совмещение оси исходной СК с произвольным вектором

В команде Преобразования совмещение оси исходной СК преобразований с произвольной осью осуществляется с помощью опции Совместить ось полностью в контекстном меню манипулятора оси. При совмещении осей начало координат исходной СК преобразований совмещается с началом выбранной оси. Если требуется сделать ось СК параллельной произвольной оси без переноса начала координат, используйте опцию Повернуть параллельно направлению.

При выборе опции Совместить ось полностью на панели фильтров включаются фильтры выбора объектов, которые можно использовать для задания осей, после чего следует выбрать желаемую ось в 3D окне.

В результате в списке преобразований появится новое преобразование вида:

Ось <Ребро_1 : Профиль_1>

где X - совмещаемая ось СК преобразований, Ребро_1 - имя выбранного объекта, Профиль_1 - имя его родительской операции (если выбран геометрический элемент).

При использовании данной опции всегда создаётся новое преобразование, независимо от наличия в списке других преобразований.

Созданное преобразование можно отредактировать, воспользовавшись кнопкой перевыбора привязки.

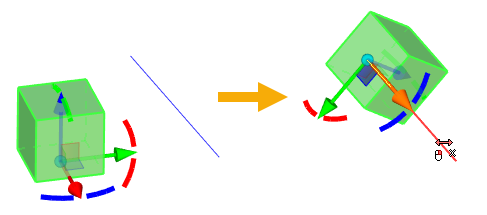

         Совмещение оси X (красная) с отрезком
