Виды 3D преобразований > Совмещение плоскости исходной СК с произвольной плоскостью

В команде Преобразования совмещение плоскости исходной СК преобразований с произвольной плоскостью осуществляется с помощью опции Совместить полностью в контекстном меню манипулятора плоскости. При совмещении плоскостей начало координат исходной СК преобразований совмещается с началом системы координат выбранной плоскости. Если требуется сделать плоскость СК параллельной произвольной плоскости без переноса начала координат, используйте опцию Перенести параллельно плоскости.

При выборе опции Совместить полностью на панели фильтров включаются фильтры выбора элементов, которые можно использовать для задания плоскости, после чего следует выбрать желаемую плоскость в 3D окне. В результате в списке преобразований появится новое преобразование вида:

Плоскость <Грань_1 : Параллелепипед_1>

где Грань_1 - имя выбранного объекта, Параллелепипед_1 - имя его родительской операции (если выбран геометрический элемент).

При задании данного преобразования удаляются все остальные преобразования, входящие в выбранную группу преобразований.

Созданное преобразование можно отредактировать, воспользовавшись кнопкой перевыбора привязки.

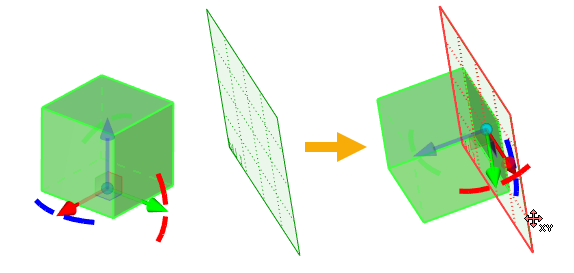

                 Совмещение плоскости XY (синяя) с РП
