Виды 3D преобразований > Перемещение вдоль произвольной оси

В команде Преобразования перемещение вдоль произвольной оси задается при помощи опции автоменю:

Активация данной опции включает на панели фильтров фильтры выбора элементов, которые можно использовать для задания осей, после чего следует выбрать желаемую ось в 3D окне.

После выбора оси в сцене появляется манипулятор, при помощи которого можно задавать перемещение. Работа с данным манипулятором аналогична работе с манипулятором перемещения вдоль оси СК в режиме указания точки нажатием. Разница лишь в том, что при перемещении вдоль произвольной оси недоступна привязка перемещения к существующей точке. Шаг перемещения манипулятора также зависит от масштаба камеры либо берется из настроек манипуляторов ЛСК. Также при перемещении манипулятора можно ввести значение перемещения с клавиатуры.

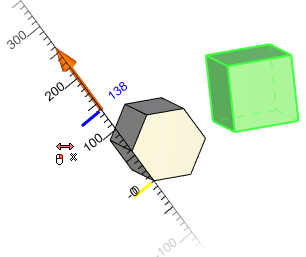

 Перемещение куба вдоль ребра призмы



После задания требуемого перемещения в списке преобразований появляется новое преобразование вида:

Ось <Ребро_1 : Параллелепипед_1>

где Ребро_1 - имя выбранного объекта, Параллелепипед_1 - имя его родительской операции (если выбран геометрический элемент).

При использовании данной опции всегда создаётся новое преобразование, независимо от наличия в списке других преобразований.

Созданное преобразование можно отредактировать, изменив величину перемещения или заменив ось. Для замены оси используйте кнопку перевыбора привязки. Для изменения величины нажмите на имени преобразования в списке. Величина указывается в единицах, установленных для задания длины в Параметрах документа.
