3D дуга

Вызов команды:

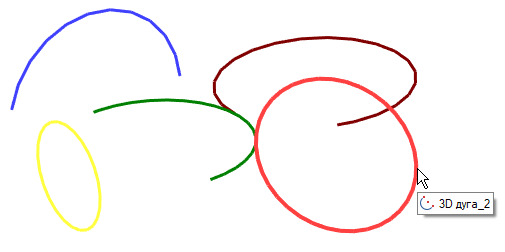

Команда позволяет построить окружность или дугу окружности в 3D сцене без черчения на рабочей плоскости. Объект, создаваемый командой, всегда по умолчанию называется 3D дуга, независимо от того, дуга это или полная окружность.

3D дуга являетcя разновидностью 3D кривой. Команда 3D дуга вызывает режим создания дуг, доступный в рамках общей команды 3D кривая. После вызова команды можно в любой момент переключиться в режим создания 3D кривых других типов с помощью выпадающего списка в разделе Тип в верхней части окна параметров команды. Полный список доступных типов приведён в описании команды 3D кривая.

Для создания 3D дуги выполните следующие действия после вызова команды:

1.Выберите тип дуги и задайте её основные параметры в соответствии с выбранным типом.

2.Задайте параметры обрезки дуги (необязательное действие).

3.Задайте параметры проецирования дуги (необязательное действие).

4.Завершите ввод с помощью кнопки или <Ctrl>+<Enter>.

При работе с командой по умолчанию включены манипуляторы и динамический просмотр.

Тип дуги

Команда позволяет строить дуги следующих типов:

Кнопки выбора типа доступны в разделе Тип дуги в верхней части окна параметров команды:

От выбранного типа зависит принцип построения дуги и набор её основных параметров.

Тип задаётся при создании дуги. После создания дуги её тип нельзя изменить при редактировании.

Автоменю

Независимо от выбранного типа дуги в автоменю команды доступны следующие опции:

Для некоторых типов дуги доступны дополнительные опции, указанные в описании типа.

Основные темы в этом разделе:

•По центру

•По точкам

•По точке и кривой

•По центру и кривой

•По кривым

См. также:

•3D кривая

•Обрезка 3D кривой по точкам

•Проекция 3D кривой

•Общие опции команд 3D моделирования
