Основные параметры пирамиды

В разделе Основные параметры окна параметров команды Пирамида можно задать следующие размеры:

•Диаметр
Диаметр вписанной или описанной окружности нижнего основания пирамиды, в зависимости от состояния флага Внутренний (см. ниже).

•Высота
Положение нижнего основания пирамиды совпадает с положением по умолчанию плоскости XY ЛСК примитива. Вершина (для обычной пирамиды) или верхнее основание (для усечённой пирамиды) располагается на указанной Высоте относительно нижнего основания. Направление высоты совпадает с направлением по умолчанию оси Z ЛСК примитива. Верхнее основание параллельно нижнему.

•Сторон
Количество сторон многоугольников оснований, а также количество боковых граней пирамиды. Не может быть меньше трёх.

•Диаметр 2
Диаметр вписанной или описанной окружности верхнего основания усечённой пирамиды, в зависимости от состояния флага Внутренний (см. ниже). Для обычной пирамиды этот диаметр равен нулю.

Флаг Внутренний определяет тип диаметров, задаваемых выше. При установленном флаге задаются диаметры вписанных окружностей, при снятом - описанных.

ЛСК примитива не определяет геометрию тела примитива. При изменении положения и ориентации ЛСК относительно тела вышеуказанные совпадения между элементами ЛСК и элементами тела могут не соблюдаться.

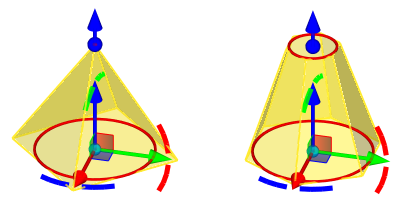

Размеры задаются вводом значений в соответствующие поля окна параметров или с помощью следующих манипуляторов, отображаемых наряду с манипуляторами ЛСК:

1 - манипулятор диаметра нижнего основания

2 - манипулятор высоты

3 - манипулятор диаметра верхнего основания



Работа с манипуляторами размеров осуществляется аналогично работе с манипуляторами осей ЛСК.
