Основные параметры призмы

В разделе Основные параметры окна параметров команды Призма можно задать следующие размеры:

•Диаметр
Диаметр вписанной или описанной окружности оснований призмы, в зависимости от состояния флага Внутренний (см. ниже).

•Высота
Положение нижнего основания призмы совпадает с положением по умолчанию плоскости XY ЛСК примитива. Верхнее основание располагается параллельно нижнему на указанной Высоте по оси призмы. Ось призмы совпадает с положением по умолчанию оси Z ЛСК примитива. Команда позволяет создавать только прямые призмы, т.е. боковые грани всегда перпендикулярны основаниям.

•Сторон
Количество сторон многоугольников оснований, а также количество боковых граней призмы. Не может быть меньше трёх.

Флаг Внутренний определяет тип диаметра, задаваемого выше. При установленном флаге задаётся диаметр вписанной окружности, при снятом - описанной.

В нижней части раздела также доступен флаг опции Симметрия. Для призмы симметрия отключена по умолчанию.

ЛСК примитива не определяет геометрию тела примитива. При изменении положения и ориентации ЛСК относительно тела вышеуказанные совпадения между элементами ЛСК и элементами тела могут не соблюдаться.

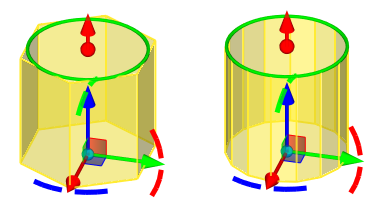

Размеры задаются вводом значений в соответствующие поля окна параметров или с помощью следующих манипуляторов, отображаемых наряду с манипуляторами ЛСК:

1 - манипулятор диаметра

2 - манипулятор высоты



Работа с манипуляторами размеров осуществляется аналогично работе с манипуляторами осей ЛСК.
