Основные параметры тора

В разделе Основные параметры окна параметров команды Тор можно задать следующие размеры:

•Диаметр 1
Диаметр окружности вращения. Ось вращения тора совпадает с положением по умолчанию оси Z ЛСК примитива, а плоскость окружности вращения совпадает с положением по умолчанию плоскости XY этой ЛСК.

•Диаметр 2
Диаметр образующей окружности. Команда не позволяет построить самопересекающийся тор, т.е. диаметр образующей должен быть меньше диаметра окружности вращения.

•Угол и Начальный угол
По умолчанию Угол равен 360°, в результате чего создается целый тор. При необходимости можно задать любое значение больше 0°, но не больше 360°, в результате чего будет создан сектор тора, т.е. примитив, полученный путём отсечения части тора двумя плоскостями, проходящими через ось вращения и параллельными этой оси. Положение первой секущей плоскости определяется параметром Начальный угол. По умолчанию он равен 0°, и первая секущая плоскость совпадает с положением по умолчанию плоскости XZ ЛСК примитива. Вторая секущая плоскость располагается относительно первой под углом, определяемым параметром Угол. Угол и Начальный угол откладываются по часовой стрелке при взгляде на тор сверху (т.е. при направлении взгляда, противоположном направлению по умолчанию оси Z ЛСК примитива), отрицательные значения не допускаются.

В нижней части раздела также доступен флаг опции Симметрия. Для тора симметрия включена по умолчанию. Если её отключить, создаётся только верхняя половина примитива.

ЛСК примитива не определяет геометрию тела примитива. При изменении положения и ориентации ЛСК относительно тела вышеуказанные совпадения между элементами ЛСК и элементами тела могут не соблюдаться.

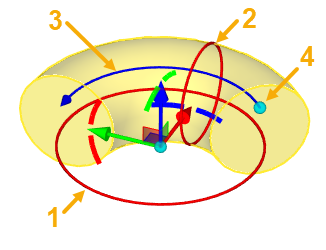

Размеры задаются вводом значений в соответствующие поля окна параметров или с помощью следующих манипуляторов, отображаемых наряду с манипуляторами ЛСК:

1 - манипулятор диаметра окружности вращения

2 - манипулятор диаметра образующей окружности

3 - манипулятор угла

4 - манипулятор начального угла



Работа с манипуляторами размеров осуществляется аналогично работе с манипуляторами осей и поворота ЛСК.
