Основные параметры шара

В разделе Основные параметры окна параметров команды Шар можно задать следующие размеры:

•Диаметр
По умолчанию центр шара совпадает с началом координат ЛСК примитива.

•Угол и Начальный угол
По умолчанию Угол равен 360°, в результате чего создается целый шар. При необходимости можно задать любое значение больше 0°, но не больше 360°, в результате чего итоговый примитив, будет получен путём отсечения части шара двумя пересекающимися плоскостями, проходящими через центр шара. Положение первой секущей плоскости определяется параметром Начальный угол. По умолчанию он равен 0°, и первая секущая плоскость совпадает с положением по умолчанию плоскости XZ ЛСК примитива. Вторая секущая плоскость располагается относительно первой под углом, определяемым параметром Угол. Пересечение плоскостей совпадает с положением по умолчанию оси Z ЛСК примитива. Угол и Начальный угол откладываются по часовой стрелке при взгляде на шар сверху (т.е. при направлении взгляда, противоположном направлению по умолчанию оси Z ЛСК примитива), отрицательные значения не допускаются.

В нижней части раздела также доступен флаг опции Симметрия. Для шара симметрия включена по умолчанию. Если её отключить, создаётся только верхняя половина примитива.

ЛСК примитива не определяет геометрию тела примитива. При изменении положения и ориентации ЛСК относительно тела вышеуказанные совпадения между элементами ЛСК и элементами тела могут не соблюдаться.

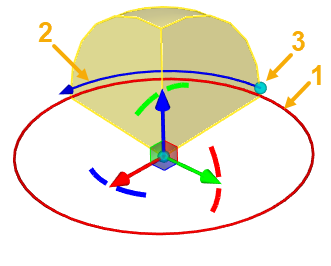

Размеры задаются вводом значений в соответствующие поля окна параметров или с помощью следующих манипуляторов, отображаемых наряду с манипуляторами ЛСК:

1 - манипулятор диаметра

2 - манипулятор угла

3 - манипулятор начального угла



Работа с манипуляторами размеров осуществляется аналогично работе с манипуляторами осей и поворота ЛСК.
