Основные параметры конуса

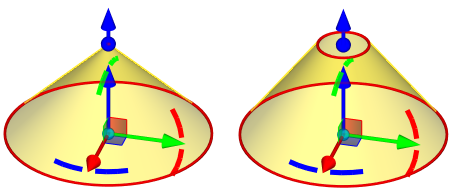

В выпадающем списке Параметры конуса в разделе Основные параметры окна параметров команды Конус можно выбрать тип конуса (Обычный или Усечённый) и способ его построения. Доступны следующие способы:

В зависимости от выбранного способа, пользователь может задать вручную часть размеров конуса, а остальные размеры вычисляются автоматически. Для размеров, вычисляемых автоматически, не отображаются манипуляторы, а поля таких таких размеров недоступны для редактирования.

Конус имеет следующие размеры:

•Диаметр 1
Диаметр верхнего основания усечённого конуса. Для обычного конуса этот диаметр всегда равен нулю. При попытке построения усечённого конуса в некоторых случаях может получиться обычный конус, если введённые пользователем значения прочих размеров не позволяют построить усечение.

•Высота
Положение нижнего основания конуса совпадает с положением по умолчанию плоскости XY ЛСК примитива, а вершина (для обычного конуса) или верхнее основание (для усечённого конуса) располагается на указанной Высоте по оси конуса. Ось конуса совпадает с положением по умолчанию оси Z ЛСК примитива. Верхнее основание параллельно нижнему.

•Угол
Угол между осью конуса и его образующей.

•Диаметр 2
Диаметр нижнего основания конуса.

В нижней части раздела также доступен флаг опции Симметрия. Для конуса симметрия отключена по умолчанию.

ЛСК примитива не определяет геометрию тела примитива. При изменении положения и ориентации ЛСК относительно тела вышеуказанные совпадения между элементами ЛСК и элементами тела могут не соблюдаться.

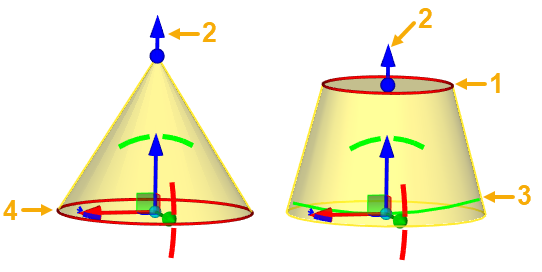

Размеры задаются вводом значений в соответствующие поля окна параметров или с помощью следующих манипуляторов, отображаемых наряду с манипуляторами ЛСК:

1 - манипулятор диаметра верхнего основания

2 - манипулятор высоты

3 - манипулятор угла между осью конуса и его образующей

4 - манипулятор диаметра нижнего основания



Работа с манипуляторами размеров осуществляется аналогично работе с манипуляторами осей и поворота ЛСК.
