Ось вращения тела

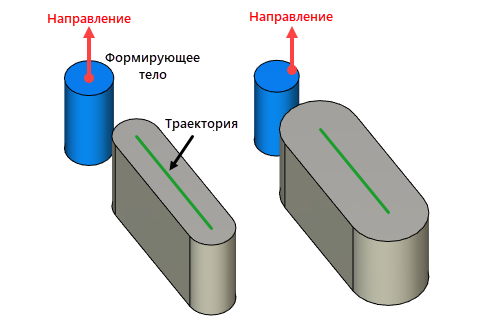

При Вытягивании тела по траектории после выбора формирующего тела необходимо задать точку привязки и направление оси, вокруг которой тело будет вращаться.

SweepTool3dDlgAxisToolAxis

Ось/Точка задаётся с помощью одноименного параметра на вкладке Тело в разделе Основные параметры окна параметров команды. В случае, если параметр задан не точкой, а элементом, способным задать направление оси (ребром, гранью, кривой, профилем), то точка привязки определяется системой автоматически.

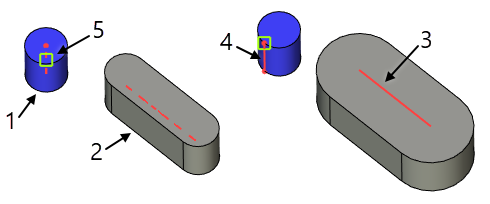

Выбор оси вращения без задания точки привязки:

14S_Sweep.Body.Body.Axis_1

1. Формирующее тело

2. Результирующее тело

3. Траектория

4. Ось вращения

5. Точка привязки, определённая системой автоматически

В случае, если параметр Ось/Точка задан точкой (3D узлом или вершиной), то данная точка служит точкой привязки формирующего тела, а в окне параметров появляется поле Направление, позволяющее задать направление оси вращения.

14.Sweep.Body.Body.Axis_1

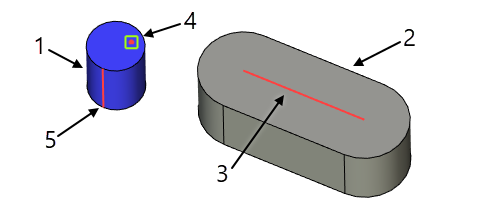

Выбор точки привязки и оси вращения:

14S_Sweep.Body.Body.Axis_2

1. Формирующее тело

2. Результирующее тело

3. Траектория

4. Явно заданная точка привязки

5. Заданная ось вращения

Если обрабатывающее тело должно находиться на некотором расстоянии от траектории, необходимо снять флаг Совместить точку привязки оси вращения с началом траектории. В этом случае после задания всех основных параметров операции, необходимо дополнительно выбрать фиксирующее направление и точку начального позиционирования.

Если флаг Совместить точку привязки оси вращения с началом траектории активирован, точка привязки формирующего тела совмещается с началом траектории.

Если обрабатывающее тело не расположено на траектории, траектория должна быть задана кривой типа G1.
