Вытягивание тела по траектории

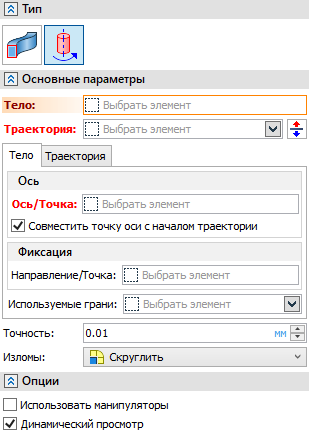

В режиме Вытягивание тела по траектории операция По траектории строится путем перемещения вдоль выбранной траектории формирующего тела, вращающегося вокруг заданной оси. Набор параметров команды, доступный в данном режиме показан ниже:

После выбора режима вытягивания контура по траектории выполните следующие действия:

1.Выберите формирующее тело.

2.Задайте траекторию.

3.Задайте ось вращения формирующего тела.

4.Задайте направление фиксации формирующего тела (необязательное действие).

5.Выберите используемые грани формирующего тела (необязательное действие).

6.Задайте параметры обрезки траектории (необязательное действие).

7.Выберите точку начального позиционирования формирующего тела на траектории (необязательное действие).

8.Задайте точность операции (необязательное действие).

9.Выберите способ обработки изломов траектории (необязательное действие).

10. Завершите ввод с помощью кнопки или <Ctrl>+<Enter>.

Результирующее тело можно использовать для булевой операции.

Основные темы в этом разделе:

•Тело

oОсь вращения тела

oФиксация тела

oИспользуемые грани

•Траектория

oОбрезка траектории

oНачальное позиционирование

•Изломы
