Обрезка траектории

По умолчанию Вытягивание тела по траектории производится на всю длину объектов, выбранных в качестве траектории, от начальной точки первого объекта до конечной точки последнего объекта. При необходимости можно обрезать траекторию произвольным образом. Параметры обрезки задаются на вкладке Траектория в разделе Основные параметры окна параметров команды. Доступны следующие параметры:

•Тип и величина обрезки

•Решение

Вкладка также содержит поле выбора точки Начального позиционирования.

Тип и величина обрезки

В выпадающем списке можно выбрать Тип обрезки:

По длине

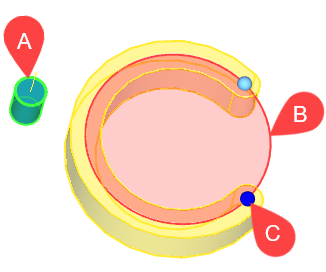

Траектория обрезается от начальной точки на длину, указанную ниже в поле Начало и/или от конечной точки на длину, указанную в поле Конец. Длины отрезаемых участков также можно задать с помощью манипуляторов в 3D окне. Манипулятор в виде голубого шарика определяет положение начала траектории после обрезки, манипулятор в виде синего шарика - положение конца траектории после обрезки. Для использования манипулятора наведите на него курсор и нажмите . Манипулятор начнёт следовать за курсором. Установите манипулятор в желаемое место, перемещая курсор и снова нажмите для фиксации положения манипулятора. При задании положения манипулятора можно пользоваться объектными привязками, но их использование не образует ассоциативной связи между создаваемой операцией и объектом привязки - обрезка будет произведена на длину, соответствующую положению объекта на момент использования манипулятора, но при последующих изменениях положения объекта длина обрезки не изменится. Если необходимо создать ассоциативную связь, пользуйтесь обрезкой По точкам (см. ниже). Если траектория замкнута, либо если величина обрезки указана только в начале или только в конце, можно выбрать Решение (см. ниже).

По точкам
Траектория обрезается от начальной точки до точки, указанной ниже в поле Первая точка, и от конечной точки до точки, указанной ниже в поле Вторая точка. Для выбора точки нажмите в соответствующем поле, затем нажмите на желаемой точке в 3D окне или дереве модели. Иконка и имя выбранной точки отображаются в её поле. Кнопка в правой части поля позволяет Очистить выбор. При последующих изменениях положения выбранной точки обрезка автоматически изменится соответствующим образом. Точка может лежать вне траектории, в этом случае для обрезки используется её нормальная проекция на траекторию. Если выбранная точка располагается таким образом, что её нормальную проекцию на траекторию невозможно построить, обрезка не имеет эффекта. Если траектория замкнута, либо если указана только одна точка обрезки, можно выбрать Решение (см. ниже).

Решение

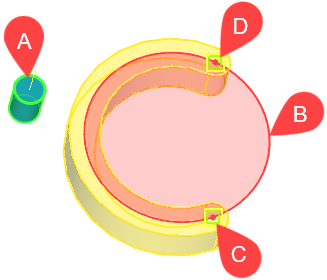

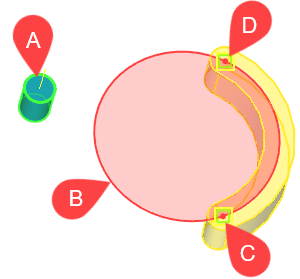

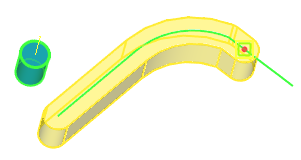

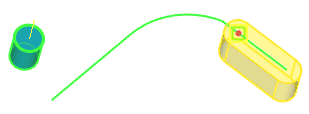

В поле Решение можно указать индекс решения обрезки. Нумерация решений начинается с нуля. Решение позволяет выбрать, какая часть траектории будет обрезана в следующих случаях:

•если для незамкнутой траектории указана только одна длина или точка обрезки;

•если для замкнутой траектории указана только одна длина или точка обрезки;

•если для замкнутой траектории указаны две длины или точки обрезки.
