Фиксация тела

В случае, если при Вытягивании тела по траектории траектория и ось вращения формирующего тела не перпендикулярны, то необходимо выбрать направление/точки фиксации тела.

Фиксирующее направление задаёт ориентацию формирующего тела относительно траектории. Его можно задать либо направлением, либо двумя точками. Фиксирующее направление не обязано совпадать с направлением оси вращения формирующего тела.

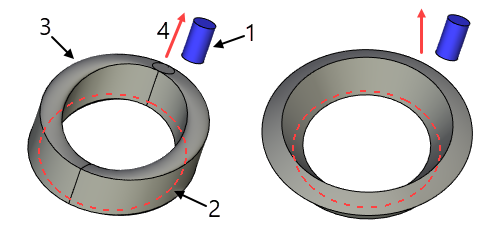

Направление/Точка фиксации тела задаётся с помощью одноименного параметра на вкладке Тело в разделе Основные параметры окна параметров команды. Если в качестве фиксирующего объекта выбрана точка, то система предложит задать вторую точку. В зависимости от направления результат операции будет отличаться.

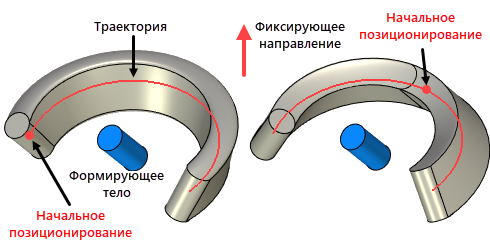

Если при создании пространственной траектории направление оси обрабатывающего тела и фиксирующее направление не совпадают, необходимо дополнительно задать точку начального позиционирования. Задание положение точки начального позиционирования на траектории влияет на форму тела, полученного в результате выполнения операции.

Пространственная траектория должна отвечать следующему требованию: все кривые траектории должны быть аналитическими кривыми, кривыми типа C2 или неэкспортированными спиральными кривыми.

Фиксирующее направление не должно совпадать ни в одной точке с касательной к траектории.
