Анализ толщины

Вызов команды:

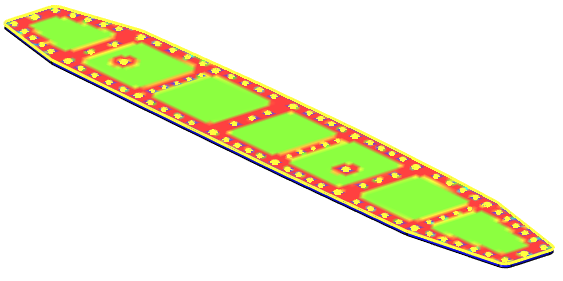

Команда позволяет измерить толщину граней тела и отобразить результат в 3D окне в виде цветной заливки тела. Для измерения толщины можно выбрать как отдельные грани, так и тела целиком.

После вызова команды выполните следующие действия:

1.Выберите измеряемые элементы.

2.Выберите метод измерения.

По умолчанию включена опция Автоматически обновлять данные, поэтому заливка и метки результатов анализа отображаются в 3D окне сразу после выбора измеряемых элементов и автоматически обновляются при изменении параметров команды. Если отключить данную опцию, результаты будут показаны только после запуска расчёта. Сохранение результата анализа является опциональным и выключено по умолчанию.

3.При необходимости выполните следующие необязательные действия:

•настройте точность измерения толщины;

•задайте направление измерения толщины;

•отобразите в 3D окне максимум и минимум толщины и ознакомьтесь с результатами измерения;

•настройте параметры цветовой шкалы;

•добавьте пользовательские точки измерения и ознакомьтесь с результатами измерений в этих точках;

•создайте 3D узлы по результатам измерений в точках;

•сохраните результаты измерения в точках во внешний файл и/или скопируйте их в буфер обмена для последующего использования в других приложениях;

•включите сохранение результатов измерения в текущем файле.

4. Завершите ввод с помощью кнопки или <Ctrl>+<Enter>.

Автоменю

В автоменю команды доступны следующие опции:

Выбор измеряемых элементов

После вызова команды необходимо выбрать грани, толщина которых будет измеряться. Сразу же после выбора элемента он будет добавлен в список Элементы в разделе Основные параметры окна параметров команды, а его толщина будет измерена и отобразится в 3D окне в виде заливки. Управление списком осуществляется при помощи кнопок расположенных в правой части списка: Развернуть, Свернуть, Удалить элемент из списка (удаляет выбранную строку списка), Очистить (удаляет все объекты из списка).

Выбор метода измерения

Для расчёта толщины на выбранные грани или тела накладывается сетка точек измерения. Для определения значения толщины в каждой точке доступны два метода:

Луч
От каждой точки измерения посылается луч по нормали к грани до пересечения со следующей гранью, и по нему измеряется расстояние. По измеренным расстояниям рисуется градиент толщин и накладывается на грань.

Сфера
Для каждой точки строится сфера, которую можно вписать во внутреннем объёме тела между точками сетки измерения. Измеряются диаметры сфер.  По измеренным диаметрам рисуется градиент толщин и накладывается на грань.

Метод Сфера используется преимущественно для расчёта толщины листового металла, а также для анализа проливаемости деталей. Для остальных случаев можно использовать метод Луч.

Параметры точности

Для управления точностью измерения предназначены параметры Размер элемента сетки и Точность.

Размер элемента сетки определяет максимальное расстояние по хорде между соседними точками измерения. Справа от поля ввода находится ползунок, перемещая который, можно регулировать данный параметр. С уменьшением значения параметра увеличиваются точность расчёта и время, требуемое для расчёта.

Параметр Точность так же, как и во многих других командах, определяет значение допуска, при котором объекты аппроксимируются или считаются совпадающими. По умолчанию установлено значение 0,001 мм. Данный параметр доступен только для метода Сфера.

Направление измерения

По умолчанию толщина выбранного элемента измеряется по направлению обратной нормали. Если необходимо измерить толщину в конкретном направлении, то его можно задать с помощью произвольного вектора направления.

Вектор, определяющий направление, может быть задан тремя способами:

•Указанием пары 3D точек (т.е. начала и конца вектора);

В качестве 3D точек можно указывать 3D узлы и вершины. Допускается также выбор других элементов, определяющих нужную точку. Если необходимо, с помощью кнопки можно создать 3D узел или ЛСК и выбрать их для задания направления.

•Выбором какого-либо элемента 3D модели, способного определить вектор нужного направления (произвольной длины);

В качестве таких объектов могут использоваться рабочие плоскости, грани, 3D профили, прямые рёбра (вектор совпадает с выбранным ребром), оси ЛСК и т.д.

•Выбором оси ГСК;

Справа от поля Направление расположен выпадающий список, в котором можно выбрать одну из осей ГСК в качестве направления измерения.

Кнопка позволяет изменить направление измерения на противоположное.

Параметры результатов измерения

В данном разделе находятся инструменты для настройки параметров результатов измерения.

По умолчанию диапазон измерения толщины выбранных элементов не ограничен. Чтобы задать Минимум или Максимум вручную, установите флаг слева от соответствующего поля. Поле станет доступным для редактирования, после чего можно ввести желаемое значение с клавиатуры. Для возврата к автоматически определённому значению снимите флаг. Если какая-то область выбранного элемента имеет толщину вне установленного диапазона, то эта часть элемента на заливке будет серого цвета.

Во вкладке Показать метки расположены опции, управляющие отображением меток с результатами измерений:

Отобразить минимальное значение толщины

Опция управляет отображением в 3D окне метки с минимальным значением толщины элемента.

Отобразить максимальное значение толщины

Опция управляет отображением в 3D окне метки с максимальным значением толщины элемента.

Скрыть\показать метки измерений в точках

Опция управляет отображением в 3D окне меток с пользовательскими измерениями.

При расчёте толщины сложных моделей для повышения скорости расчёта предназначена опция Использовать расчёт на сетках. При её активации расчёт производится не по действительному телу, а по его сеточному представлению. Это приводит к ускорению расчётов, но к ухудшению их точности.

Результаты измерений

В данном разделе можно увидеть информацию о результатах измерений во всех точках, оформленную в виде списка в нижней части раздела. Результаты можно представить в виде Таблицы или Списка.

Строки списка можно выбирать, нажимая на них . Для изменения списка можно воспользоваться кнопками, расположенными справа:

Выбор точки измерения
Активирует режим выбора точки, в которой нужно создать измерение.
Кнопка также продублирована в автоменю:

Очистить
Удаляет все строки списка, кроме строк, соответствующих максимальному и минимальному значениям.

Удалить элемент из списка
Удаляет выбранную строку из списка. Недоступно для строк, соответствующих максимальному и минимальному значениям.

Создать 3D узел
Создаёт 3D узел на месте выбранного измерения.

Копировать в буфер обмена
Копирует результаты измерения в буфер обмена.

Сохранить
Сохраняет результаты измерения в файл формата *.csv
