2D ось > По линиям

Вызов команды:

Команда Ось по линиям вызывает общую команду создания 2D осей в режиме создания осей по линиям. В данном режиме можно построить ось симметрии между двумя отрезками или неконцентрическими дугами, либо круговую ось между двумя концентрическими окружностями/дугами окружностей. После вызова команды можно в любой момент переключиться на любой другой режим, сменив тип оси в разделе Тип окна параметров. Типы оси отличаются друг от друга основными параметрами.

Для задания основных параметров оси по линиям выполните следующие действия:

1.Выберите первый исходный элемент;

2.Выберите второй исходный элемент;

3.Выберите элемент, определяющий начало оси, или укажите смещение начала относительно положения по умолчанию (необязательное действие);

4.Выберите элемент, определяющий конец оси, или укажите смещение конца относительно положения по умолчанию (необязательное действие).

Все Основные параметры задаются в одноименном разделе окна параметров команды. Прочие параметры и алгоритм создания являются общими для всех типов оси.

Первый и второй элементы

Исходные элементы, между которыми будет построена ось, выбираются с помощью полей Первый элемент и Второй элемент. Поле выбора первого элемента активируется автоматически после выбора данного типа оси, в результате чего можно выбрать желаемый элемент на чертеже или активной РП. В качестве первого элемента можно выбрать линию изображения одного из следующих типов: отрезок, окружность, дуга окружности. После выбора первого элемента автоматически активируется поле выбора второго элемента.

Если первым элементом является отрезок, то в качестве второго элемента можно выбрать любой другой отрезок.
Если первым элементом является дуга окружности, то в качестве второго элемента можно выбрать любую другую дугу окружности.
Если первым элементом является окружность, то в качестве второго элемента можно выбрать только окружность концентрическую первой.

После выбора элементов появится предварительное изображение создаваемой оси в виде синей штрихпунктирной линии.

Начало и конец оси

•Если исходными элементами являются полные окружности, то результирующая ось также представляет собой полную окружность. В таком случае параметры начала и конца оси недоступны.

•Если исходными элементами являются концентрические дуги, то результирующая ось также представляет собой дугу. При этом, наряду с предварительным изображением создаваемой оси, отображается формирующая её опорная окружность в виде серой штриховой линии. По умолчанию начало и конец оси располагаются на опорной окружности между проекциями соответствующих точек исходных дуг. При необходимости можно выбрать произвольный элемент, определяющий начало/конец оси, или указать смещение относительно начала/конца по умолчанию.

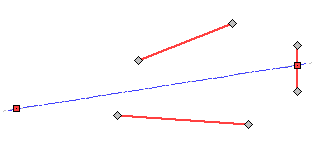

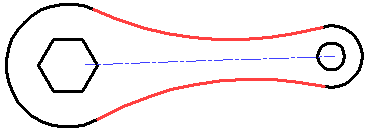

•Если исходными элементами являются отрезки или неконцентрические дуги, то результирующая ось представляет собой отрезок. При этом, наряду с предварительным изображением создаваемой оси, отображается формирующая её опорная прямая в виде серой штриховой линии. По умолчанию начало и конец оси определяются следующим образом: крайние точки исходных линий проецируются по нормали на опорную прямую, после чего наиболее удалённые друг от друга проекции выбираются в качестве границ оси. При необходимости можно выбрать произвольный элемент, определяющий начало/конец оси, или указать смещение относительно начала/конца по умолчанию.

Параметры начала и конца оси объединены в окне параметров команды в группы Начало оси и Конец оси соответственно.

Для выбора произвольного элемента, определяющего начало/конец оси, используется поле Элемент. Поле выбора элемента, определяющего начало оси, активируется автоматически после выбора второго исходного элемента. Поле выбора элемента, определяющего конец оси, активируется автоматически после выбора элемента, определяющего начало оси. При необходимости поля можно активировать вручную в любом порядке нажатием . В зависимости от активного поля при этом подсвечивается соответствующая крайняя точка предварительного изображения оси (начальная или конечная). После активации поля можно выбрать желаемый элемент на чертеже или активной РП.

Для выбора доступны элементы различных типов:

•Характерные точки линий изображения.
Ось будет ограничена проекцией выбранной точки на опорную линию.

•Отрезки линий изображения.
Ось будет ограничена пересечением прямой, формирующей выбранный отрезок, с опорной линией. Отрезки, лежащие на прямых, не пересекающихся с опорной линией, не доступны для выбора. Если прямая пересекает опорную линию дважды (при создании оси между концентрическими дугами) используется пересечение, ближайшее к выбранному отрезку.

Для указания величины смещения начала/конца оси относительно положения по умолчанию используется поле ввода Смещение. При положительном смещении ось удлиняется на указанную величину, при отрицательном - укорачивается. Если выбран элемент, определяющий начало/конец оси, то в поле ввода соответствующего смещения отображается автоматически рассчитанное значение, а ручной ввод недоступен.
