Параметры шероховатости > Основные параметры

В верхней части раздела Основные параметры окна параметров команды Шероховатость располагается поле выбора элемента, к которому будет привязано обозначение шероховатости на чертеже или в 3D сцене. Оно автоматически активируется при вызове команды, после чего можно выбрать желаемый элемент в 3D окне, 2D окне, дереве модели или окне Элементы модели. Подробная информация о привязке шероховатости приведена в разделах Шероховатость на чертеже и Шероховатость в 3D сцене.

Параметры шероховатости поверхности, отображаемые на чертеже, задаются на вкладках Высота, Шаг и Опорная длина, расположенных ниже. В верхней части каждой вкладки доступно два выпадающих списка Вид. В левом списке необходимо выбрать, каким параметром будет определяться соответствующая характеристика поверхности

•Высота
Высота неровностей поверхности может характеризоваться одним из следующих параметров:

oНет - не указывается;

oRa - среднеарифметическое отклонение профиля;

oRz - высота неровностей профиля по десяти точкам;

oRmax - наибольшая высота профиля.

•Шаг
Шаг неровностей поверхности может характеризоваться одним из следующих параметров:

oНет - не указывается;

oS - средний шаг местных выступов профиля;

oSm - средний шаг неровностей профиля.

•Опорная длина

oНет - не указывается;

otp - относительная опорная длина.

В правом списке необходимо выбрать, каким набором значений будет задаваться выбранный параметр:

•max - максимальное значение;

•min - минимальное значение;

•max/min - максимальное и минимальное значения;

•nom - номинальное значение с указанием отклонений.

В зависимости от параметра и набора значений, выбранных в этих выпадающих списках, вкладка будет содержать тот или иной набор полей ввода значений выбранного параметра.

Для всех параметров также доступно поле ввода Базовой длины, на которой задан параметр. На чертеже значение базовой длины отображается перед соответствующим параметром, и отделяется косой чертой.

Для относительной опорной длины также доступно поле ввода значения уровня сечения профиля p.

Формат отображения максимального и минимального значений выбирается в выпадающем списке, расположенном справа от поля ввода максимального значения:

•Две строки



•Индексы



•Дробь



Формат отображения отклонений выбирается в выпадающем списке, расположенном справа от поля ввода значений отклонений:

•Строка



•Индексы



•Дробь



Значения всех параметров представляют собой текстовые строки. В них можно использовать переменные, вводя имя переменной в фигурных скобках, и пользоваться командами контекстного меню.

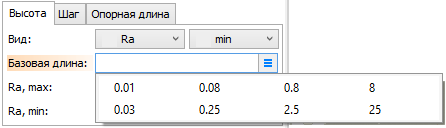

Для большинства полей ввода доступны списки , позволяющие вставить значение из стандартного ряда.
