Параметры шероховатости > Дополнительные параметры

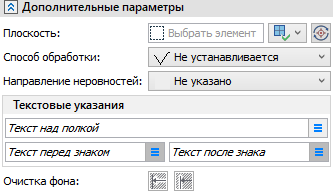

Раздел Дополнительные параметры окна параметров команды Шероховатость  содержит следующие параметры:

Плоскость

Плоскость ориентации обозначения в 3D окне (см. раздел Ориентация 3D аннотаций). При создании обозначения на чертеже или рабочей плоскости данный параметр недоступен.

Способ обработки

От способа обработки поверхности зависит используемый знак шероховатости. Доступны следующие способы:

Направление неровностей

Обозначается символом внутри знака шероховатости перед значениями основных параметров. Доступны следующие направления:

Текстовые указания

В данной группе параметров доступны поля ввода Текста над полкой знака шероховатости, Текста перед знаком и Текста после знака.

При вводе текстовых строк можно использовать текстовые переменные, вводя их имена в фигурных скобках, и пользоваться командами контекстного меню полей ввода.

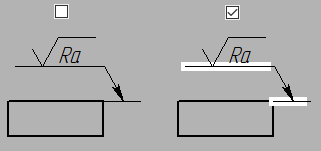

Очистка фона

Доступны следующие опции:

Под стрелкой



Под выносной линией
Очищает фон под выносной полкой и выносной линией.
