Способ управления сечением
Ссылочная кривая, доступный для типа сечения
Заданный контур при использовании типа задания
Одна направляющая в команде
Поверхности заданного сечения, предполагает, что целевая СК каждого поперечного сечения ориентирована таким образом, чтобы ось X была направлена к ссылочной кривой, а ось Z направлена по касательной к опорной кривой.
В качестве ссылочной кривой можно выбрать ребро, цикл, границы грани, 3D кривую, 3D профиль либо набор таких объектов, гладко сопряжённых между собой. Ссылочная кривая может быть замкнутой или незамкнутой, независимо от того, замкнута или не замкнута направляющая.
При выборе ссылочной кривой следует учитывать то, что её расположение относительно опорной кривой должно быть таким, чтобы плоскости сечений, перпендикулярные опорной кривой, пересекали ссылочную кривую в пределах некоторой области, называемой областью построения. Если это условие не соблюдается, поверхность не может быть создана, т.к. целевые системы координат контура располагаются только в пределах этой области и длина поверхности зависит от длины этой области.
|

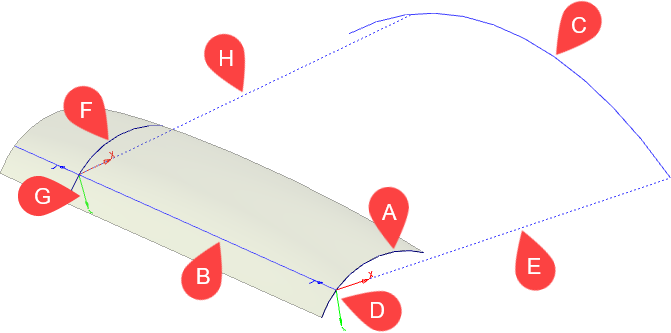

A – контур; B – направляющая; C – ссылочная кривая; D – СК контура; E – направление оси X СК контура; F –текущее сечение; G – СК текущего сечения; H – направление оси X СК текущего сечения |
|
|

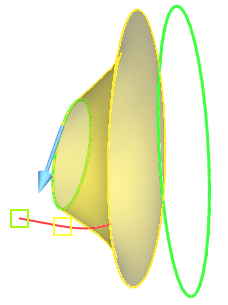

Ссылочная кривая задана замкнутым ребром, |
|
|
|
Ссылочная кривая и направляющая заданы замкнутыми рёбрами |
|
Для задания ссылочной кривой после выбора способа управления сечением активируйте в окне параметров поле Элемент, нажав на нём
, затем выберите желаемые объекты в 3D сцене или дереве модели, последовательно нажимая на них . Список выбранных объектов отображается в поле Элемент. Строки списка можно выбирать с помощью . Кнопки, расположенные справа от списка, позволяют
Развернуть,
Свернуть,
Очистить список или
Удалить элемент из списка (выбранную строку). Элемент, соответствующий выбранной строке списка, подсвечивается в 3D окне красным; остальные выбранные элементы подсвечиваются цветом, зависящим от геометрического типа элемента (зелёный - кривая, синий - поверхность). Цвета можно настроить в Установках.
Поле выбора ссылочной кривой активируется автоматически после выбора способа управления сечением, однако её можно выбрать в любой момент работы с команды, активировав поле вручную.
См. также:
•Положение и ориентация исходной СК контура
