Поверхность заданного сечения > Заданный контур > Одна направляющая

Предыдущая страницаВ началоСледующая страница

При использовании типа сечения Coupling3D_Type_Contour Заданный контур и типа задания Coupling3D_Contour1Guide Одна направляющая CreateCoupling Поверхность заданного сечения строится по сечениям, полученным путём копирования выбранного пользователем контура произвольной формы из исходной системы координат в целевую, где положение и ориентация исходной СК либо совпадают с целевой СК первого сечения, либо указываются вручную, положение целевых СК определяется направляющей кривой, а ориентация целевых СК определяется ссылочной кривой, поддерживающей поверхностью или фиксированным направлением в зависимости от выбранного способа управления сечением. Контур при этом не масштабируется.

15S_CouplingContour1GuideSrc

15S_CouplingContour1GuideRef0

Исходные объекты:

A – контур; B – направляющая;

C – точка привязки контура;

D – ссылочная кривая;

E – поддерживающая поверхность;

F - фиксированное направление.

Результат построения

поверхности заданного сечения

с использованием ссылочной кривой

15S_CouplingContour1GuideSupport3

15S_CouplingContour1GuideDir0

Результат построения поверхности заданного сечения с использованием поддерживающей поверхности

Результат построения поверхности заданного сечения с использованием фиксированного направления

Для создания поверхности после выбора типа сечения и типа задания выполните следующие действия (в любом порядке):

Задайте контур сечения;

Задайте направляющую;

Выберите способ управления сечением и элемент, определяющий ориентацию целевых СК в соответствии с выбранным способом;

Выберите элементы, определяющие положение и ориентацию исходной СК (необязательное действие);

Задайте опорную кривую (необязательное действие);

Настройте параметры точности (необязательное действие).

Затем завершите ввод с помощью кнопки Header_OK или <Ctrl>+<Enter>.

Поле выбора контура активируется автоматически после выбора типа задания, однако элементы можно выбирать в любом порядке, активируя соответствующие поля вручную.

После выбора элементов некоторых типов автоматически активируется следующее поле, однако при необходимости можно в любой момент вернуться к предыдущему полю.

Контур

Контур - это объект или набор объектов, определяющих форму поперечного сечения создаваемой поверхности. В качестве контура можно выбирать объекты следующих типов:

Незамкнутое ребро, 3D кривую, 3D профиль.
Результатом построения будет тело-поверхность с незамкнутым поперечным сечением.

Набор незамкнутых рёбер, 3D кривых, 3D профилей, сопряжённых между собой (не обязательно гладко).
Результатом построения будет тело-поверхность с замкнутым или незамкнутым поперечным сечением, в зависимости от того, замкнут или не замкнут выбранный набор).

Замкнутое ребро, 3D кривую или цикл.
Результатом построения будет тело-поверхность с замкнутым поперечным сечением.

Грань, замкнутый 3D профиль, тело-поверхность (состоящее из одной грани).
Результатом построения будет твёрдое тело.

Границы грани, границы замкнутого 3D профиля, границы тела-поверхности (состоящего из любого количества граней)
Результатом построения будет тело-поверхность с замкнутым поперечным сечением.

Контур может быть плоским или неплоским.

15S_CouplingContour1GuideFace

15S_CouplingContour1GuideFace2

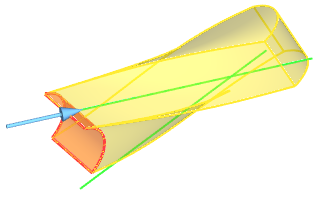

Контур задан гранью

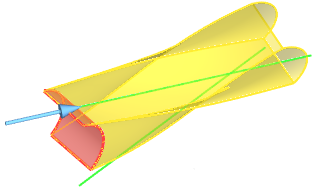

Контур задан границами грани

Контур задаётся с помощью одноимённого поля в разделе Основные параметры окна параметров команды.

После выбора типа задания поле выбора контура активируется автоматически, после чего можно выбирать желаемые объекты в 3D сцене или дереве модели, последовательно нажимая на них mouse left. Список выбранных объектов отображается в соответствующем поле. Строки списка можно выбирать с помощью mouse left. Кнопки, расположенные справа от списка, позволяют Expand Развернуть, Collapse Свернуть, SplineDelete Очистить список или DeleteFromListRedGrey21x20 Удалить элемент из списка (выбранную строку). Элемент, соответствующий выбранной строке активного списка, подсвечивается в 3D окне красным; остальные выбранные элементы подсвечиваются цветом, зависящим от геометрического типа элемента (зелёный - кривая или операция, синий - поверхность). Цвета можно настроить в Установках.

Направляющая

Направляющая – кривая, используемая для расчёта исходной и целевой систем координат при копировании контура в процессе построения поверхности заданного сечения. В рассматриваемом типе задания используется одна направляющая.

В качестве направляющей можно выбрать ребро, цикл, границы грани, 3D кривую, 3D профиль либо набор таких объектов, гладко сопряжённых между собой. По незамкнутым направляющим создаётся поверхность, незамкнутая в продольном направлении, по замкнутым - замкнутая; сочетание замкнутой и незамкнутой направляющих не допускается.

При выборе направляющей следует учитывать то, что её расположение относительно опорной кривой должно быть таким, чтобы плоскости сечений, перпендикулярные опорной кривой, пересекали направляющую в пределах некоторой области, называемой областью построения. Если это условие не соблюдается, поверхность не может быть создана, т.к. целевые системы координат контура располагаются только в пределах этой области и длина поверхности зависит от длины этой области.

V18_15_CouplingContour1GuideSupport

15S_CouplingContour1GuideSupport

Поверхность на основе замкнутой направляющей

Направляющая задаётся с помощью одноимённого поля в разделе Основные параметры окна параметров команды.

Для выбора направляющей необходимо активировать её поле в окне параметров, нажав mouse left в этом поле, после чего можно выбирать желаемые объекты в 3D сцене или дереве модели, последовательно нажимая на них mouse left. Список выбранных объектов отображается в поле выбора направляющей. Строки списка можно выбирать с помощью mouse left. Кнопки, расположенные справа от списка, позволяют Expand Развернуть, Collapse Свернуть, SplineDelete Очистить список или DeleteFromListRedGrey21x20 Удалить элемент из списка (выбранную строку). Элемент, соответствующий выбранной строке активного списка, подсвечивается в 3D окне красным; остальные выбранные элементы подсвечиваются цветом, зависящим от геометрического типа элемента (зелёный - кривая, синий - поверхность). Цвета можно настроить в Установках.

Основные темы в этом разделе:

Управление сечением

oСсылочная кривая

oПоддерживающая поверхность

oФиксированное направление
