Способ управления сечением Coupling3D_Contour1Guide_Sheet Поддерживающая поверхность, доступный для типа сечения Coupling3D_Type_Contour Заданный контур при использовании типа задания Coupling3D_Contour1Guide Одна направляющая в команде CreateCoupling Поверхности заданного сечения, предполагает, что целевая СК каждого поперечного сечения ориентирована таким образом, что ось X направлена параллельно проекции выбранного направления в плоскость сечения, а ось Z направлена по касательной к опорной кривой.

Направление может быть задано выбором одиночного элемента, способного определять направление, (прямым элементом, осью элемента, касательной или нормалью к элементу), либо последовательным выбором двух точек (от первой точки ко второй)

При выборе направления следует учитывать то, что его расположение относительно опорной кривой должно быть таким, чтобы это направление не было перпендикулярным ни одной из плоскостей сечений, перпендикулярных опорной кривой, в пределах области построения поверхности. Если это условие не соблюдается, поверхность не может быть создана, т.к. в таком случае проекция направления на плоскость сечения будет точкой, а ось СК не может быть параллельной точке.

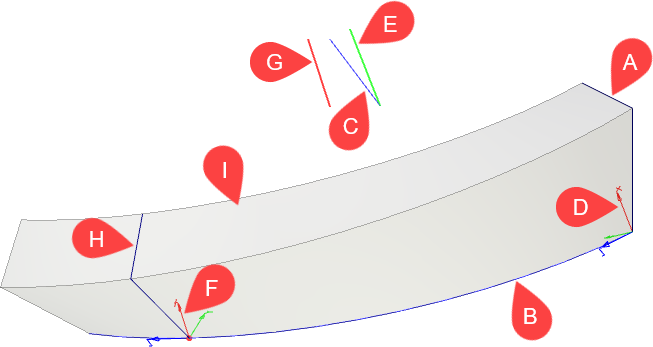

15S_CouplingContour1GuideDirection

A – контур;

B – направляющая;

C – направление;

D – СК первого поперечного сечения;

E – проекция направления в СК первого поперечного сечения

F – СК текущего поперечного сечения

G – проекция направления в СК текущего поперечного сечения

H – текущее поперечное сечение.



V18_15_CouplingContour1GuideDir0

15S_CouplingContour1GuideDir0

Направление задано произвольным отрезком,
направляющая задана незамкнутой 3D кривой

V18_15_CouplingContour1GuideDir2

15S_CouplingContour1GuideDir2

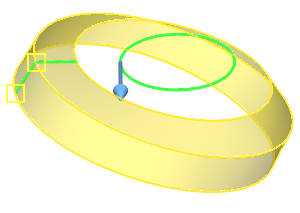

Направление задано точками исходного контура,
направляющая задана замкнутым ребром

Для задания направления после выбора способа управления сечением активируйте в окне параметров поле Точка/Направление, нажав на нём mouse left, затем нажмите mouse left на желаемом элементе в 3D сцене или дереве модели. Иконка и имя выбранного элемента отобразятся в поле Точка/Направление. При выборе одиночного элемента, способного определять направление, задание направления будет завершено. При выборе точки ниже появится дополнительное поле Вторая точка, с помощью которого следует аналогичным образом выбрать элемент, определяющий вторую точку направления. Иконка и имя выбранного элемента отобразятся в поле Вторая точка. Чтобы сбросить выбор в любом из полей, используйте кнопку SplineDelete Очистить в правой части поля. Элемент, указанный в активном поле, подсвечивается в 3D окне красным; остальные выбранные элементы подсвечиваются цветом, зависящим от геометрического типа элемента (зелёный - кривая, жёлтый - точка). Цвета можно настроить в Установках.

Поле Точка/Направление активируется автоматически после выбора способа управления сечением, а поле Вторая точка активируется автоматически после выбора первой точки, однако элементы можно выбирать в любом порядке, активируя соответствующие поля вручную.
