Служебные окна

Для включения и отключения служебных окон используется выпадающий список Окна.

Пиктограмма

Лента

Вид > Окно > Окна

Начало работы > Настройки > Окна

> Окна

Клавиатура

Текстовое меню

Настройка > Окна

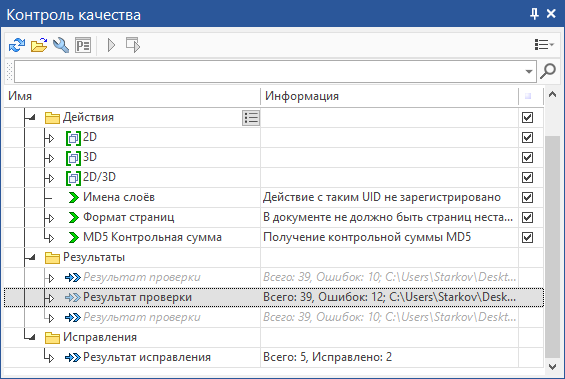

Иконки включенных окон подсвечены в списке. Для включения или отключения окна нажмите на его строку в списке. Набор доступных окон зависит от установленных приложений. В режиме интеграции также можно отображать в T-FLEX CAD окна T-FLEX DOCs. Ниже приведён набор окон для базового модуля T-FLEX CAD и их краткие описания.

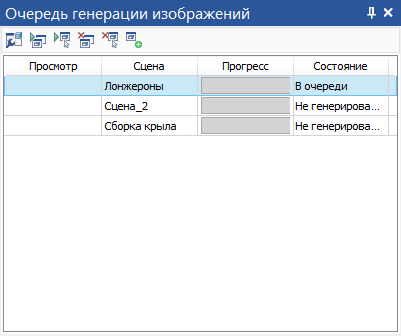

Очередь генерации изображений

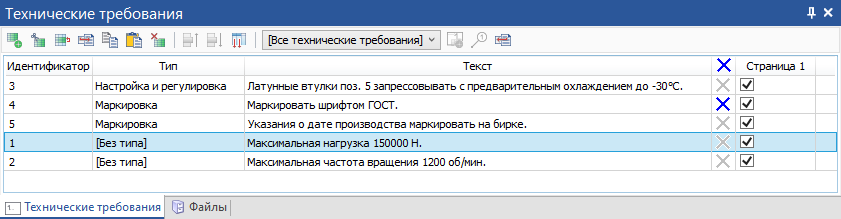

Технические требования

Типоразмеры

Примеры служебных окон дополнительных модулей:

•Изделия электротехники

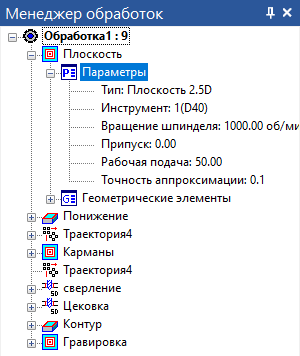

•Менеджер обработок

Открыть папку

Пиктограмма

Лента

Вид > Окно > Окна > Открыть папку

Начало работы > Настройки > Окна > Открыть папку

> Окна > Открыть папку

Клавиатура

Текстовое меню

<WSD>

Файл > Библиотеки > Открыть папку

05S.Folder

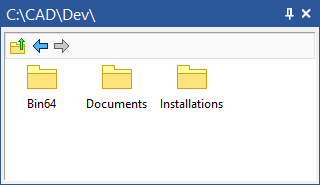

В качестве служебного окна можно вывести любую из папок, доступных на данном компьютере. Из содержимого папки отображаются только документы T-FLEX CAD и вложенные папки. Навигация по папкам осуществляется так же, как и в проводнике Windows. В верхней части окна находятся кнопки, с помощью которых можно перейти к следующей папке , к предыдущей папке или на уровень выше . В контекстном меню, вызываемом по нажатию в свободном пространстве окна, доступны команды создания документов T-FLEX CAD, вставки ранее скопированных или вырезанных документов, а также переключения вида папок.

05.FolderCM1 05.FolderCM2

В контекстном меню, вызываемом по нажатию на папке, помимо настроек вида доступны следующие команды:

• Показать в проводнике...
Открывает папку в окне проводника Windows

• Открыть окно
Открывает новое служебное окно для выбранной папки

• Удалить с диска

• Переименовать

В контекстном меню, вызываемом по нажатию на документе, помимо настроек вида доступны следующие команды:

• Показать в проводнике...

• Открыть...

• Вставить как фрагмент
Если активно окно 2D вида, вставляет выбранный документ в текущий в качестве 2D фрагмента.
Если активно окно 3D вида, вставляет выбранный документ в текущий в качестве 3D фрагмента.

• Вставить как картинку

• Удалить

• Переименовать

• Свойства

• Вырезать

• Копировать

Имейте в виду, что при использовании команд Вырезать и Копировать в данном меню выбранный файл нельзя будет вставить из буфера в открытый документ.

Меню документов

ServiceWindowRus1

Предназначено для работы с библиотеками и входящими в них файлами.

Подробная информация о данном окне доступна в главе Окно "Меню Документов".

Диагностика

ServiceWindowRus2

Предназначено для вывода сообщений об ошибочных ситуациях, которые могут возникать при работе системы T-FLEX CAD.

Подробная информация о данном окне доступна в главе Диагностика.

3D Модель

ServiceWindowRus3

В этом окне в виде дерева представлена структура 3D модели со всеми операциями 3D моделирования и вспомогательными построениями.

Подробная информация о данном окне доступна в главе Дерево 3D модели.

Параметры

ServiceWindowRus4

Используется для задания параметров в прозрачном режиме в большинстве 2D и 3D команд.

Подробная информация о данном окне доступна в главе Окно "Параметры".

Макросы

ServiceWindowRus5

В данном окне отображаются макросы данного документа и стандартные макросы T-FLEX CAD из директории …T-FLEX CAD 18\Program\Macros. Основное назначение окна - запуск макросов на выполнение.

Подробная информация о данном окне доступна в главе Окно "Макросы".

Переменные

ServiceWindowRus6

Дополнительное окно редактора переменных, позволяющее работать с переменными в прозрачном режиме, одновременно с работой на поле чертежа или 3D модели. При изменении выражения переменной в данном окне производится прозрачная регенерация модели. Все изменения сразу же отражаются на чертеже.

Подробная информация о данном окне доступна в главе Окно "Переменные".

Структура сборки

ServiceWindowRus7

Отображает сборку и входящие в неё фрагменты в виде древовидной структуры.

Подробная информация о данном окне доступна в главе Окно "Структура сборки".

Материалы

ServiceWindowRus8

Окно для работы с материалами 3D модели, а также с библиотеками материалов T-FLEX CAD.

Подробная информация о данном окне доступна в главе Окно "Материалы".

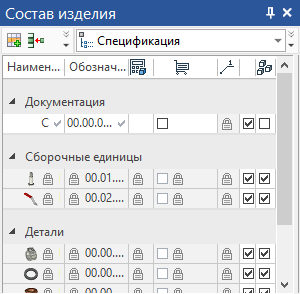

Состав изделия

ServiceWindowRus91

Отображает состав сборочной единицы и данные для спецификации. Позволяет добавлять элементы в состав изделия или редактировать их данные, устанавливать связь между объектами чертежа\3D модели и элементами состава изделия.

Подробная информация о данном окне доступна в главе Окно «Состав изделия».

Общий вид

ServiceWindowRus10

Показывает полное изображение чертежа, при активном 2D окне. Позволяет осуществить быстрое перемещение к любому месту чертежа.

Подробная информация о данном окне доступна в главе Окно "Общий вид".

Элементы модели

ServiceWindowRus17

Отображает все 2D и 3D элементы, созданные в документе.

Подробная информация о данном окне доступна в главе Окно "Элементы модели".

Структурные элементы

ServiceWindowRus16

Используется для отображения структурных элементов.

Подробная информация о данном окне доступна в главе Структурные элементы.

Замечания

05.Remarks

Используется для аннотирования.

Подробная информация о данном окне доступна в главе Замечания.

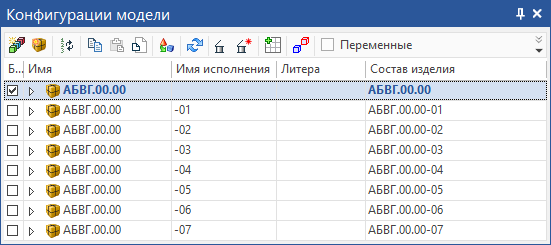

Конфигурации модели

05.Configurations

Используется для работы с конфигурациями/исполнениями.

Подробная информация о данном окне доступна в главе Конфигурации и исполнения.

Слои

05.Layers

Используется для работы со слоями.

Подробная информация о данном окне доступна в главе Слои.

Задачи

ServiceWindowRus11

Отображает имеющиеся в данном документе задачи конечно-элементного и динамического анализа. Используется в экспресс-расчётах, а также в приложениях T-FLEX Анализ и T-FLEX Динамика.

Некоторая информация о данном окне доступна в главе Окно "Задачи". Подробная информация доступна в справке приложений T-FLEX Анализ и T-FLEX Динамика.

Сварные швы

ServiceWindowRus15
