Текстовая надпись

Вызов команды:

Команда Надпись вызывает режим создания текстовых надписей, доступный в рамках общей команды создания надписей различных типов. Типы надписи отличаются друг от друга полками. Параметры полки данного типа описаны в текущем разделе. Прочие параметры и принцип создания надписи являются общими для всех типов и описаны в остальных разделах главы Надпись.

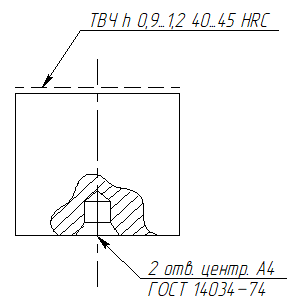

Полка текстовой надписи представляет собой прямую линию с произвольным текстом на ней или рядом с ней. При необходимости отображение линии полки можно отключить, оставив только текст. В отличие от других типов, в корне полки текстовой надписи также можно добавить специальные знаки, используемые в обозначениях сварных швов.



Раздел Основные параметры окна параметров команды Надпись позволяет задать следующие параметры полки текстовой надписи:

Полка, Текст

Конфигурация полки выбирается в выпадающем списке Полка. Текст надписи задаётся в группе параметров Текст, содержимое которой зависит от конфигурации полки. Доступные конфигурации полок и соответствующие им параметры текста описаны ниже:

Нет
Линия полки не отображается. Текст задаётся в едином поле Текст и позиционируется относительно конечной точки основной стрелки в соответствии с параметром Положение. Кнопка Рамка, расположенная справа от поля ввода текста позволяет заключить текст в прямоугольную рамку.



По основанию
Линия полки отображается по всей длине текста. Текст разбит на две части - над полкой и под полкой и задаётся в полях Над и Под соответственно. По умолчанию отображается только одна полка, независимо от количества строк текста. При необходимости текст над полкой можно Разделить на полки с помощью кнопки, расположенной справа от его поля ввода - в этом случае каждой строке текста будет соответствовать своя полка. Направление добавления дополнительных полок (вверх или вниз относительно основной) можно изменить с помощью манипулятора в окне чертежа/3D модели или выбрать в выпадающем списке параметра Привязка в окне параметров.



По центру
Линия полки отображается сбоку от текста. Текст разбит на две части - основной текст и текст под полкой и задаётся в полях Текст и Под соответственно. По умолчанию отображается только одна полка, независимо от количества строк текста. При необходимости текст над полкой можно Разделить на полки с помощью кнопки, расположенной справа от его поля ввода - в этом случае каждой строке текста будет соответствовать своя полка. Направление добавления дополнительных полок (вверх или вниз относительно основной) можно изменить с помощью манипулятора в окне чертежа/3D модели или выбрать в выпадающем списке параметра Привязка в окне параметров.



При задании текста надписи можно использовать переменные, заключая их в фигурные скобки.

С помощью кнопки можно вставить из списка значений один из предлагаемых системой по умолчанию стандартных текстов. Списки значений можно редактировать.

Также текст может быть задан с помощью манипулятора в 2D или 3D окне.

Если основная стрелка надписи или надпись без стрелки привязаны к какому-либо элементу чертежа или 3D модели, то справа от первого поля ввода текста также доступна кнопка, позволяющая вставлять в текст Свойства объекта привязки. При нажатии на кнопку появляется выпадающее меню со списком доступных характеристик. При выборе характеристики в меню в текст добавляется переменная, значение которой соответствует выбранной характеристике. Набор доступных характеристик зависит от типа элемента и соответствует получаемому с помощью команды Измерить.

Положение (только для надписи без полки)

Положение текста надписи относительно узла привязки. Для надписи со стрелкой узлом привязки является конечная точка основной стрелки. В выпадающем списке доступны следующие варианты положения:

Между вышеуказанными вариантами положения также можно последовательно переключаться с помощью следующей опции автоменю:

Иконка опции соответствует текущему положению.



Направление (при наличии полки)

Направление полки и текста надписи относительно относительно узла привязки. Для надписи со стрелкой узлом привязки является конечная точка основной стрелки. В выпадающем списке доступны следующие варианты направления:

Вправо

Влево

Вверх

Вниз

Автоматически

Между вышеуказанными вариантами положения также можно последовательно переключаться с помощью следующей опции автоменю:

Иконка опции соответствует текущему положению.



Привязка (при включенном Разделении на полки)

Расположение узла привязки относительно полок. Для надписи со стрелкой узлом привязки является конечная точка основной стрелки. Обратно направлению добавления дополнительных полок относительно основной. В выпадающем списке доступны следующие варианты направления:

Снизу
Стрелка подходит к полкам снизу. Дополнительные полки добавляются сверху.

Сверху
Стрелка подходит к полкам сверху. Дополнительные полки добавляются снизу.

Автоматически

Направление также можно изменить с помощью манипулятора в окне чертежа/3D модели.



Обработка

Знаки, используемые при обозначении сварных швов. Добавляются к конечной точке стрелки.

В выпадающем списке можно выбрать один из следующих знаков:

Нет

По контуру

Повсюду

Кнопка справа от выпадающего списка включает/выключает отображение знака Монтажный шов. Недоступна, если выбрана обработка По контуру.
