Способ управления сечением
Дискриминант, доступный для типа сечения
Коническая кривая при использовании типа задания
Две направляющие в команде
Поверхности заданного сечения, предполагает управление степенью пологости получаемой поверхности путём изменения значения параметра Дискриминант, в пределах от 0,001 до 0,999. Если Дискриминант больше 0,5 – то образующие профили будут являться гиперболами. Если меньше 0,5 – то дугами эллипса. Если Дискриминант равен 0,5 – то параболой. Соответственно, чем больше Дискриминант – тем создаваемая поверхность будет менее пологая.
|
|
|
|
|
|
Создаваемая поверхность всегда будет выпуклой в сторону пересечения выбранных касательных с учётом касательных углов. Профиль создаваемой поверхности располагается в пределах области показанной ниже:
|
Вид по направлению опорной кривой в плоскости, перпендикулярной опорной кривой: 1 - касательная при первой направляющей; α - касательный угол при первой направляющей (положительный); 2 - точка первой направляющей; 3 - касательная при второй направляющей; β - касательный угол при второй направляющей (положительный); 4 - точка второй направляющей; 5 - точка пересечения касательных 6 - точка пересечения касательных 7 - создаваемая поверхность 8 - область, в пределах которой может располагаться образующий профиль создаваемой поверхности. |

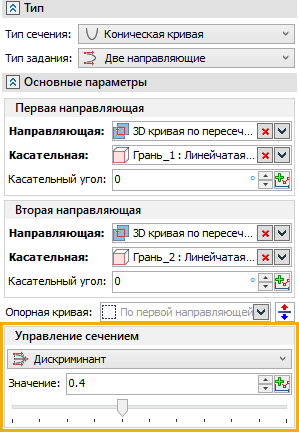

Значение дискриминанта можно ввести в поле Значение в группе параметров Управление сечением в разделе Основные параметры окна параметров команды или изменить с помощью ползунка, расположенного под полем ввода значения. Кнопка
Создать график зависимости, расположенная в правой части поля позволяет задать зависимость дискриминанта от положения сечения на длине опорной кривой.
|
|
|
|
