Способ управления сечением
Промежуточная направляющая, доступный для типа сечения
Коническая кривая при использовании типа задания
Две направляющие в команде
Поверхности заданного сечения, предполагает, что форма скругления поверхности определяется промежуточной направляющей кривой, через которую должен пройти каждый образующий профиль.
Промежуточная направляющая должна удовлетворять следующим условиям:
•Её длина и расположение в продольном направлении (вдоль первой и второй направляющих) должны быть такими, чтобы плоскости сечений, перпендикулярные опорной кривой, одновременно пересекали все три направляющие в пределах некоторой области. Если данное условие не соблюдается, то ПЗС не может быть создана, т.к. она строится только в пределах этой области.
•Промежуточная кривая должна пересекать плоскости сечения в пределах области построения, таким образом, чтобы точка пересечения лежала внутри треугольника, показанного на рисунке ниже. Если данное условие не соблюдается, то ПЗС не может быть создана, т.к. её профиль строится только в пределах этого треугольника.
|
Вид по направлению опорной кривой в плоскости, перпендикулярной опорной кривой: 1 - касательная при первой направляющей; α - касательный угол при первой направляющей (положительный); 2 - точка первой направляющей; 3 - касательная при второй направляющей; β - касательный угол при второй направляющей (положительный); 4 - точка второй направляющей; 5 - точка пересечения касательных 6 - точка пересечения касательных 7 - точка на промежуточной направляющей; 8 - создаваемая поверхность ; 9 - область, в пределах которой может располагаться промежуточная направляющая. |

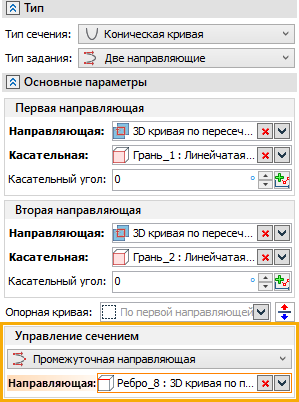

После выбора данного способа управления сечением в окне параметров ниже появляется и автоматически активируется поле выбора промежуточной направляющей (Направляющая), после чего можно выбирать желаемые объекты в 3D сцене или дереве модели, последовательно нажимая на них
. Список выбранных объектов отображается в данном поле. Строки списка можно выбирать с помощью . Кнопки, расположенные справа от списка, позволяют
Развернуть,
Свернуть,
Очистить список или
Удалить элемент из списка (выбранную строку). Элемент, соответствующий выбранной строке активного списка, подсвечивается в 3D окне красным; остальные выбранные элементы подсвечиваются зелёным.
В качестве промежуточной направляющей можно выбрать ребро, цикл, грань (будут использованы её границы), 3D кривую, 3D профиль либо набор таких объектов, сопряжённых между собой (не обязательно гладко). При использовании замкнутых первой и второй направляющих промежуточная тоже должна быть замкнута. В результате будет создана замкнутая поверхность.
|
Поверхность на основе замкнутых направляющих |
При использовании незамкнутых первой и второй направляющей промежуточная может быть как незамкнутой так и замкнутой. В результате будет создана незамкнутая поверхность в пределах области построения, ограниченной крайними плоскостями сечений пересекающими все исходные объекты.
|
Поверхность на основе незамкнутых первой и второй направляющих и замкнутой промежуточной |
|
Поверхность на основе трёх незамкнутых направляющих |
