Поверхность заданного сечения > Окружность > Две направляющие > Радиус

Способ управления сечением Радиус, доступный для типа сечения Окружность при использовании типа задания Две направляющие в команде Поверхности заданного сечения, предполагает, что значение радиуса окружности сечения создаваемой поверхности непосредственно вводится пользователем. В качестве сечения может использоваться вся окружность или её дуга, соединяющая направляющие кривые.



После выбора данного способа управления сечением выполните следующие действия в любом порядке:

•Задайте радиус сечения (необязательное действие);

•Выберите желаемое решение (необязательное действие);

•Выберите форму сечения (необязательное действие).

Радиус сечения

Радиус сечения задаётся с помощью одноимённого поля ввода. Поле активируется автоматически после выбора данного способа управления сечением.

Значение радиуса не должно быть меньше чем половина расстояния между направляющими в каждом сечении, иначе поверхность будет невозможно построить.

Кнопка Создать график зависимости, расположенная в правой части поля ввода радиуса, позволяет задать его зависимость от положения сечения на длине опорной кривой.

Если расстояние между направляющими меняется на протяжении длины направляющей, построение поверхности с сечением постоянного радиуса в ряде случаев может быть невозможным. В таком случае следует использовать переменный радиус, задаваемый графиком.

Если график радиуса определён не на всей длине опорной кривой, то на участках, на которых он не определён, используется постоянное значение радиуса с ближайшей точки графика.

Решение

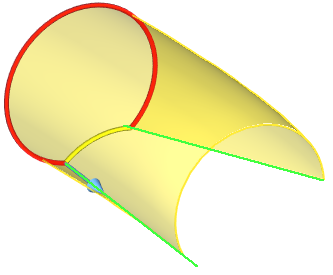

Возможны два варианта построения поверхности на основе одних и тех же исходных данных: в одном варианте расстояние между направляющими определяет малую хорду сечения, в другом - большую. Между этими вариантами (решениями) можно переключаться одним из следующих способов:

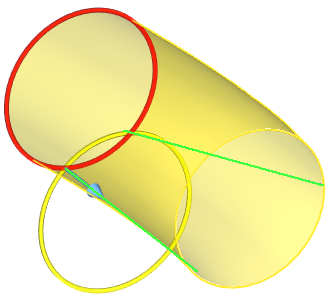

•Нажмите на маркере желаемого решения в 3D окне. Маркер выполнен в виде окружности или дуги окружности сечения в зависимости от выбранной формы сечения (см. ниже). Маркер текущего решения отображается красным цветом, альтернативного решения - жёлтым.

•Укажите номер желаемого решения в поле Решение в окне параметров. Нумерация решений начинается с нуля.

Форма сечения

Выпадающий список Результат позволяет выбрать, какой участок протягиваемой окружности будет использован в качестве сечения итоговой поверхности:

•Прямая дуга
Используется дуга, соединяющая первую направляющую со второй по часовой стрелке при направлении взгляда, совпадающем с направлением опорной кривой.

•Обратная дуга
Используется дуга, соединяющая первую направляющую со второй против часовой стрелки при направлении взгляда, совпадающем с направлением опорной кривой.

•Окружность
Используется вся окружность.
