Поверхность заданного сечения > Окружность > Две направляющие

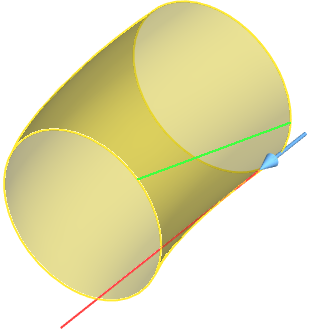

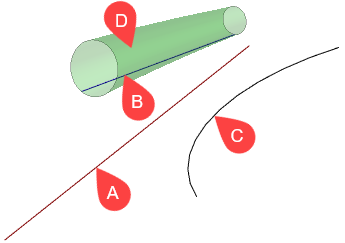

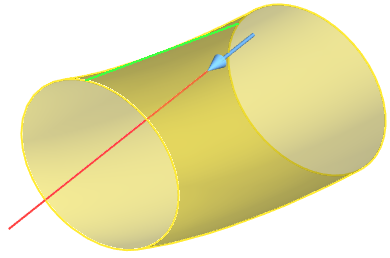

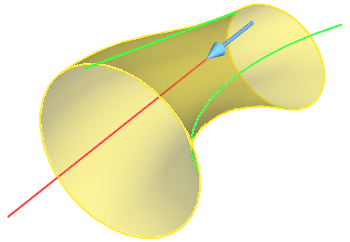

При использовании типа сечения Окружность и типа задания Две направляющие Поверхность заданного сечения образуется протяжкой окружности или дуги окружности вдоль двух выбранных пользователем кривых таким образом, что окружность проходит через эти кривые.

Для создания поверхности после выбора типа сечения и типа задания выполните следующие действия (в любом порядке):

•Задайте первую направляющую;

•Задайте вторую направляющую;

•Выберите способ управления сечением и задайте форму сечения в соответствии с выбранным способом;

•Задайте опорную кривую (необязательное действие);

•Настройте параметры точности (необязательное действие).

Затем завершите ввод с помощью кнопки или <Ctrl>+<Enter>.

Поле выбора первой направляющей активируется автоматически после выбора типа задания, однако элементы можно выбирать в любом порядке, активируя соответствующие поля вручную.

После выбора элементов некоторых типов автоматически активируется следующее поле, однако при необходимости можно в любой момент вернуться к предыдущему полю.

Направляющие

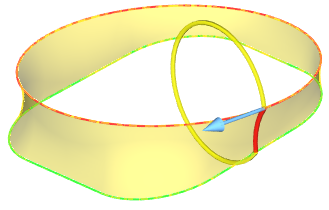

Направляющая – кривая, через которую проходит поверхность заданного сечения. В рассматриваемом типе задания используются две направляющие. При построении поверхности с поперечным сечением в форме дуги направляющие определяют крайние точки дуги и, соответственно, продольные границы создаваемой поверхности. В качестве каждой направляющей можно выбрать ребро, цикл, грань (будут использованы её границы), 3D кривую, 3D профиль либо набор таких объектов, гладко сопряжённых между собой. По незамкнутым направляющим создаётся незамкнутая поверхность, по замкнутым - замкнутая; сочетание замкнутой направляющей с одной стороны и незамкнутой с другой не допускается. Расстояние между направляющими в плоскости сечения является минимально возможным диаметром сечения, максимальный диаметр при этом практически не ограничен.

При выборе направляющих следует учитывать то, что их расположение относительно друг друга и опорной кривой должно быть таким, чтобы плоскости сечений, перпендикулярные опорной кривой, одновременно пересекали обе направляющие в пределах некоторой области. Если это условие не соблюдается, поверхность не может быть создана, т.к.  она строится только в пределах этой области.

Первая направляющая и Вторая направляющая задаются с помощью одноимённых полей в разделе Основные параметры окна параметров команды.

Для выбора того или иного исходного объекта необходимо активировать его поле в окне параметров, нажав в этом поле, после чего можно выбирать желаемые объекты в 3D сцене или дереве модели, последовательно нажимая на них . Список выбранных объектов отображается в соответствующем поле. Строки списка можно выбирать с помощью . Кнопки, расположенные справа от списка, позволяют Развернуть, Свернуть, Очистить список или Удалить элемент из списка (выбранную строку). Элемент, соответствующий выбранной строке активного списка, подсвечивается в 3D окне красным; остальные выбранные элементы подсвечиваются цветом, зависящим от геометрического типа элемента (зелёный - кривая, синий - поверхность). Цвета можно настроить в Установках.

Управление сечением

Для данного типа задания доступны следующие способы управления сечением:

Радиус;

Кривая радиуса;

Касательная грань.



Способ управления сечением определяет то, каким образом будет задана форма, размеры и ориентация поперечных сечений создаваемой поверхности. Он выбирается в выпадающем списке в разделе Основные параметры окна параметров команды:

Основные темы в этом разделе:

•Радиус

•Кривая радиуса

•Касательная грань
