Поверхность заданного сечения > Окружность > Ось > Касательная грань

Предыдущая страницаВ началоСледующая страница

Способ управления сечением Coupling3D_CircleAxis_Tangent Касательная грань, доступный для типа сечения Coupling3D_Type_Circle Окружность при использовании типа задания Coupling3D_CircleAxis Ось в команде CreateCoupling Поверхности заданного сечения, предполагает, что значение радиуса окружности сечения создаваемой поверхности подбирается автоматически таким образом, чтобы окружность касалась выбранной пользователем поверхности или пересекала её под заданным углом. В качестве сечения может использоваться вся окружность или её дуга, ограниченная указанными пользователем значениями начального и конечного угла.

15S_CouplingCircleAxis0Surface

15S_CouplingCircleAxisSurface2

A – осевая кривая; B – касательная грань;

C - линия касания создаваемой поверхности с касательной гранью (при касательном угле 0°);

D - линия пересечения создаваемой поверхности с касательной гранью (при касательном угле 90°).

После выбора данного способа управления сечением выполните следующие действия в любом порядке:

Задайте касательную поверхность;

Задайте касательный угол (необязательное действие);

Задайте начальный и конечный угол (необязательное действие);

Выберите желаемое решение (необязательное действие).

Поле выбора касательной поверхности активируется автоматически после выбора способа управления сечением, однако выбирать исходные элементы и задавать параметры команды можно в любом порядке, активируя соответствующие поля вручную.

Касательная поверхность

Касательная поверхность - поверхность, расстояние до которой от осевой кривой определяет радиус сечения создаваемой поверхности заданного сечения. В качестве касательной поверхности можно выбрать рабочую плоскость, рабочую поверхность, 3D профиль, операцию (тело-поверхность), грань, либо набор таких объектов, гладко сопряжённых между собой. Она может быть плоской или неплоской, замкнутой или незамкнутой; допускается сочетание незамкнутой направляющей с замкнутой касательной поверхностью и наоборот.

При выборе касательной поверхности следует учитывать то, что её расположение относительно осевой кривой и опорной кривой должно быть таким, чтобы плоскости сечений, перпендикулярные опорной кривой, одновременно пересекали осевую кривую и касательную поверхность в пределах некоторой области. Если это условие не соблюдается, поверхность не может быть создана, т.к. она строится только в пределах этой области.

Если расстояние от осевой кривой до касательной поверхности постоянно в пределах области построения и касательный угол (см. ниже) задан константой, то все сечения создаваемой поверхности имеют одинаковый радиус, если расстояние и/или касательный угол изменяются, то радиусы сечений тоже изменяются соответствующим образом.

Касательная поверхность задаётся с помощью поля Элемент, расположенного в верхней части группы параметров Управление сечением в разделе Основные параметры окна параметров команды.

После выбора данного способа управления сечением поле выбора касательной поверхности активируется автоматически, после чего можно выбирать желаемые объекты в 3D сцене или дереве модели, последовательно нажимая на них mouse left. Список выбранных объектов отображается в поле. Строки списка можно выбирать с помощью mouse left. Кнопки, расположенные справа от списка, позволяют Expand Развернуть, Collapse Свернуть, SplineDelete Очистить список или DeleteFromListRedGrey21x20 Удалить элемент из списка (выбранную строку). Элемент, соответствующий выбранной строке активного списка, подсвечивается в 3D окне красным; остальные выбранные элементы подсвечиваются цветом, зависящим от геометрического типа элемента (зелёный -  операция, синий - поверхность). Цвета можно настроить в Установках.

V18_15_CouplingCircleAxisSurfacePlane

15S_CouplingCircleAxisSurfacePlane

Касательная поверхность задана рабочей плоскостью

15S_CouplingCircleAxisSurfaceClosed1

15S_CouplingCircleAxisSurfaceClosed2

Осевая кривая задана 3D отрезком,
касательная поверхность задана замкнутой цилиндрической гранью

Осевая кривая задана 3D окружностью,
касательная поверхность задана замкнутой цилиндрической гранью

Касательный угол

Касательный угол - это угол между направлением касательной к сечению создаваемой поверхности и направлением касательной к сечению касательной поверхности в точке их пересечения. По умолчанию угол равен нулю, в результате чего создаваемая поверхность касается касательной поверхности. При значениях угла, отличных от нуля создаваемая поверхность не касается касательной, а пересекается с ней.

При этом предлагаются все возможные решения, т.е. варианты пересечения, при которых соблюдается указанный угол. Между доступными решениями можно переключаться (см. ниже). Если создаваемая поверхность имеет два пересечения с касательной, угол соблюдается в том пересечении, которое соответствует манипулятору выбранного решения. Положительное направление отсчёта угла - по часовой стрелке при направлении взгляда, совпадающем с направлением опорной кривой. Отрицательные значения не используются.

15S_CouplingCircleAxisSurfaceTangentAngleX

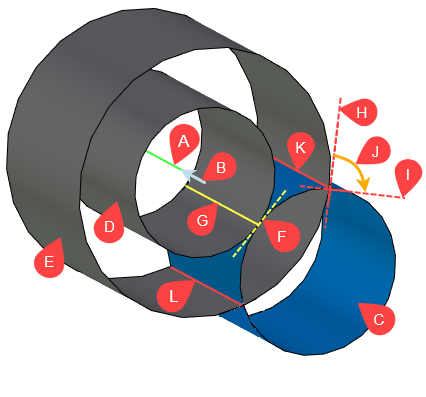

A - осевая/опорная кривая;
B - направление опорной кривой;
C - касательная поверхность;

D - поверхность заданного сечения с касательным углом 0°;

E - поверхность заданного сечения с касательным углом 90°;

F - направление касательных к поверхностям C и D в точке
касания первого сечения поверхности D с поверхностью C;

G - линия касания поверхностей C и D;

H - направление касательной к поверхности C в точке
пересечения первого сечения поверхности E с поверхностью C;

I - направление касательной к поверхности E в точке
пересечения первого сечения поверхности E с поверхностью C;

J - касательный угол поверхности E;

K - линия пересечения поверхностей C и E, используемого для расчёта угла;

L - линия второго пересечения поверхностей C и E.

Касательный угол задаётся с помощью одноимённого поля ввода, расположенного в группе параметров Управление сечением в разделе Основные параметры окна параметров команды. Для задания касательного угла необходимо активировать его поле ввода, после чего можно ввести желаемое значение с клавиатуры или указать его с помощью стандартных элементов управления полями ввода. Кнопка GraphSmall Создать график зависимости, расположенная в правой части поля ввода угла, позволяет задать его зависимость от положения сечения на длине опорной кривой.

V18_15_CouplingCircleAxisSurfaceTangentAngleGraph

15S_CouplingCircleAxisSurfaceTangentAngleGraph1

15S_CouplingCircleAxisSurfaceTangentAngleGraph2

Касательный угол задан графиком и изменяется от 0° в начале опорной кривой до 90° в конце.
A - осевая/опорная кривая; B - касательная поверхность; C - поверхность заданного сечения;
D - линия пересечения/касания; E - график касательного угла.

Начальный угол и Конечный угол

Начальный угол и Конечный угол определяют, какой участок протягиваемой окружности будет использован в качестве сечения итоговой поверхности. Положительное направление отсчёта углов - по часовой стрелке при направлении взгляда, совпадающем с направлением опорной кривой. Начало отсчёта - точка касания или пересечения сечения с касательной поверхностью. Если сечение имеет более одного пересечения с касательной поверхностью, используется пересечение, соответствующее выбранному решению (см. ниже). Для построения поверхности используется дуга окружности, соединяющая точку начального угла с точкой конечного угла по часовой стрелке. По умолчанию начальный угол равен нулю, а конечный - 360°, в результате чего используется вся окружность.

Начальный угол должен быть меньше конечного.

Если включена опция Использовать направляющие, один из концов дуги должен совпадать с точкой касания/пересечения с касательной поверхностью, т.е. либо начальный угол должен быть равен нулю, либо конечный угол должен быть равен 360°.

Начальный угол и Конечный угол задаются с помощью одноимённых полей ввода, расположенных в группе параметров Управление сечением в разделе Основные параметры окна параметров команды. Кнопки GraphSmall Создать график зависимости, расположенные в правой части полей ввода начального и конечного углов, позволяют задать зависимость углов от положения сечения на длине опорной кривой.

При использовании графиков не допускаются такие сочетания значений, при которых в одних точках опорной кривой сечения замкнуты, а в других - разомкнуты.

15S_CouplingCircleAxisSurfaceTangentArc2

15S_CouplingCircleAxisSurfaceTangentArc3



V18_15_CouplingCircleAxisSurfaceTangentArc2

V18_15_CouplingCircleAxisSurfaceTangentArc3



15S_CouplingCircleAxisSurfaceTangentArc1

15S_CouplingCircleAxisSurfaceTangentArc4

15S_CouplingCircleAxisSurfaceTangentArc5

V18_15_CouplingCircleAxisSurfaceTangentArc1

V18_15_CouplingCircleAxisSurfaceTangentArc4



Решение

Могут быть доступны разные варианты построения сечения поверхности на основе одних и тех же исходных данных c касанием/пересечением с разных сторон касательной поверхности. Между этими вариантами (решениями) можно переключаться одним из следующих способов:

Нажмите mouse left на маркере желаемого решения в 3D окне. Маркер выполнен в виде линии касания/пересечения создаваемой поверхности с касательной. Маркер текущего решения отображается красным цветом, альтернативного решения - жёлтым.

Укажите номер желаемого решения в поле Решение в окне параметров. Нумерация решений начинается с нуля.

Для данного способа задания могут быть доступны пары решений, дающие одинаковый результат и отличающиеся только тем, какое из имеющихся пересечений между создаваемой поверхностью и касательной используется для отсчёта касательного угла, а также начального и конечного углов (см. выше).

15S_CouplingCircleAxisSurfaceTangentSol115S_CouplingCircleAxisSurfaceTangentSol2
