Поверхность заданного сечения > Окружность > Ось > Кривая радиуса

Предыдущая страницаВ началоСледующая страница

Способ управления сечением Coupling3D_CircleAxis_Wire Кривая радиуса, доступный для типа сечения Coupling3D_Type_Circle Окружность при использовании типа задания Coupling3D_CircleAxis Ось в команде CreateCoupling Поверхности заданного сечения, предполагает, что значение радиуса окружности сечения создаваемой поверхности подбирается автоматически таким образом, чтобы окружность проходила через кривую радиуса, выбранную пользователем. В качестве сечения может использоваться вся окружность или её дуга, ограниченная указанными пользователем значениями начального и конечного угла.

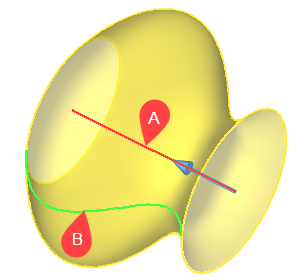

15S_CouplingCircleAxisCurve0

15S_CouplingCircleAxisCurve01

A - осевая кривая; B - кривая радиуса.

После выбора данного способа управления сечением выполните следующие действия в любом порядке:

Задайте кривую радиуса;

Задайте начальный и конечный угол (необязательное действие);

Поле выбора кривой радиуса активируется автоматически после выбора способа управления сечением, однако выбирать исходные элементы и задавать параметры команды можно в любом порядке, активируя соответствующие поля вручную.

Кривая радиуса

Кривая радиуса – кривая, расстояние до которой от осевой кривой определяет радиус сечения создаваемой поверхности заданного сечения. В качестве кривой радиуса можно выбрать ребро, цикл, грань (будут использованы её границы), 3D кривую, 3D профиль либо набор таких объектов, гладко сопряжённых между собой. Если осевая кривая замкнута, кривая радиуса тоже должна быть замкнутой. Если осевая кривая незамкнута, кривая радиуса может быть замкнутой или незамкнутой.

При выборе кривой радиуса следует учитывать то, что её расположение относительно осевой кривой и опорной кривой должно быть таким, чтобы плоскости сечений, перпендикулярные опорной кривой, одновременно пересекали осевую кривую и кривую радиуса в пределах некоторой области. Если это условие не соблюдается, поверхность не может быть создана, т.к. она строится только в пределах этой области.

Если расстояние от осевой кривой до кривой радиуса постоянно в пределах области построения, то все сечения создаваемой поверхности имеют одинаковый радиус, если расстояние изменяется, то радиусы сечений тоже изменяются соответствующим образом.

Кривая радиуса задаётся с помощью поля Элемент, расположенного в верхней части группы параметров Управление сечением в разделе Основные параметры окна параметров команды.

После выбора данного способа управления сечением поле выбора кривой радиуса активируется автоматически, после чего можно выбирать желаемые объекты в 3D сцене или дереве модели, последовательно нажимая на них mouse left. Список выбранных объектов отображается в поле. Строки списка можно выбирать с помощью mouse left. Кнопки, расположенные справа от списка, позволяют Expand Развернуть, Collapse Свернуть, SplineDelete Очистить список или DeleteFromListRedGrey21x20 Удалить элемент из списка (выбранную строку). Элемент, соответствующий выбранной строке активного списка, подсвечивается в 3D окне красным; остальные выбранные элементы подсвечиваются цветом, зависящим от геометрического типа элемента (зелёный - кривая, синий - поверхность). Цвета можно настроить в Установках.

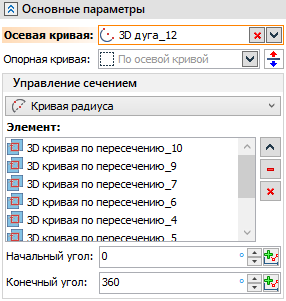

V18_15_CouplingCircleClosed

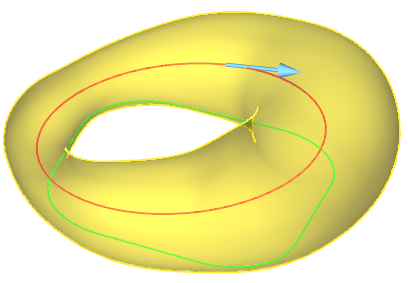

15S_CouplingCircleAxisCurveClosed

Осевая кривая задана 3D окружностью, кривая радиуса задана замкнутой последовательностью рёбер

Начальный угол и Конечный угол

Начальный угол и Конечный угол определяют, какой участок протягиваемой окружности будет использован в качестве сечения итоговой поверхности. Положительное направление отсчёта углов - по часовой стрелке при направлении взгляда, совпадающем с направлением опорной кривой. Начало отсчёта - точка пересечения кривой радиуса с плоскостью сечения. Для построения поверхности используется дуга окружности, соединяющая точку начального угла с точкой конечного угла по часовой стрелке. По умолчанию начальный угол равен нулю, а конечный - 360°, в результате чего используется вся окружность.

Начальный угол должен быть меньше конечного.

Начальный угол и Конечный угол задаются с помощью одноимённых полей ввода, расположенных в верхней части группы параметров Управление сечением в разделе Основные параметры окна параметров команды. Кнопки GraphSmall Создать график зависимости, расположенные в правой части полей ввода, позволяют задать зависимость углов от положения сечения на длине опорной кривой.

При использовании графиков не допускаются такие сочетания значений, при которых в одних точках опорной кривой сечения замкнуты, а в других - разомкнуты.

15S_CouplingCircleAxisCurveArc1

15S_CouplingCircleAxisCurveArc2

V18_15_CouplingCircleAxisCurveArc1

V18_15_CouplingCircleAxisCurveArc2

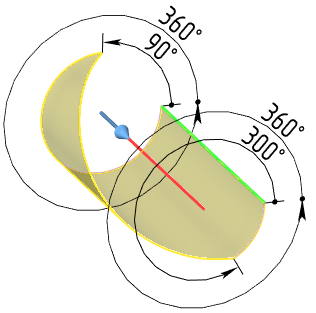

15S_CouplingCircleAxisCurveArc3

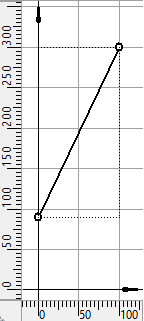

15S_CouplingCircleAxisCurveArc4

V18_15_CouplingCircleAxisCurveArc3
