Поверхность заданного сечения > Окружность > Две направляющие > Касательная грань

Способ управления сечением Касательная грань, доступный для типа сечения Окружность при использовании типа задания Две направляющие в команде Поверхности заданного сечения, предполагает, что значение радиуса окружности сечения создаваемой поверхности подбирается автоматически таким образом, чтобы окружность касалась выбранной пользователем поверхности, на которой лежит вторая направляющая, или пересекала её под заданным углом. В качестве сечения может использоваться вся окружность или её дуга, соединяющая направляющие кривые.

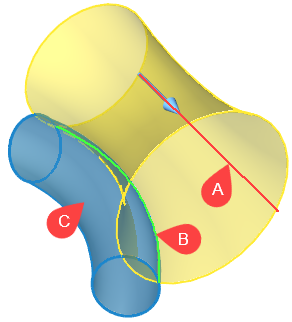

После выбора данного способа управления сечением выполните следующие действия в любом порядке:

•Задайте касательную поверхность;

•Задайте касательный угол (необязательное действие);

•Выберите форму сечения (необязательное действие).

Поле выбора касательной поверхности активируется автоматически после выбора способа управления сечением, однако выбирать исходные элементы и задавать параметры команды можно в любом порядке, активируя соответствующие поля вручную.

Касательная поверхность

В качестве касательной поверхности можно выбирать объекты следующих типов:

•Поверхность (рабочая плоскость, рабочая поверхность, замкнутый 3D профиль, операция (тело-поверхность)), грань, либо набор таких объектов, гладко сопряжённых между собой.
Касательной поверхностью будут являться непосредственно выбранные объекты.

•Кривая (3D кривая, ребро, цикл, незамкнутый 3D профиль), либо набор таких объектов, сопряжённых между собой.

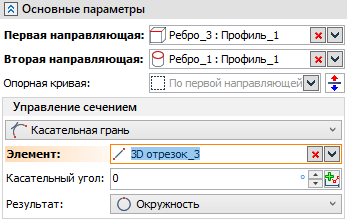

Касательной поверхностью будет являться гипотетическая справочная поверхность, натянутая между второй направляющей и выбранным объектом. Сама справочная поверхность при этом не отображается и не сохраняется в модели.

Вторая направляющая должна лежать на касательной поверхности.

При выборе касательной поверхности следует учитывать то, что её расположение относительно направляющих и опорной кривой должно быть таким, чтобы плоскости сечений, перпендикулярные опорной кривой, одновременно пересекали обе направляющие и касательную поверхность в пределах некоторой области. Если это условие не соблюдается, поверхность не может быть создана, т.к.  она строится только в пределах этой области.

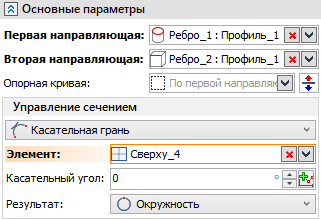

Касательная поверхность задаётся с помощью поля Элемент, расположенного в верхней части группы параметров Управление сечением в разделе Основные параметры окна параметров команды.

После выбора данного способа управления сечением поле выбора касательной поверхности активируется автоматически, после чего можно выбирать желаемые объекты в 3D сцене или дереве модели, последовательно нажимая на них . Список выбранных объектов отображается в поле. Строки списка можно выбирать с помощью . Кнопки, расположенные справа от списка, позволяют Развернуть, Свернуть, Очистить список или Удалить элемент из списка (выбранную строку). Элемент, соответствующий выбранной строке активного списка, подсвечивается в 3D окне красным; остальные выбранные элементы подсвечиваются цветом, зависящим от геометрического типа элемента (зелёный -  кривая или операция, синий - поверхность). Цвета можно настроить в Установках.

Касательная поверхность может быть плоской или неплоской, в зависимости от формы второй направляющей.

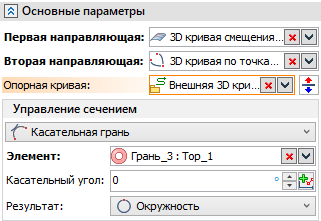

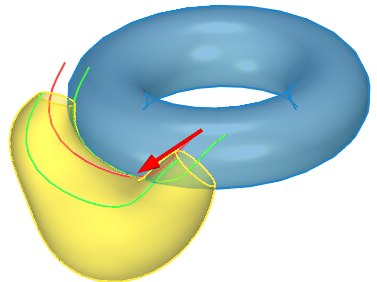

Если направляющие замкнуты, касательная поверхность тоже должна быть замкнутой. Если направляющие незамкнуты, касательная поверхность может быть замкнутой или незамкнутой.

Касательный угол

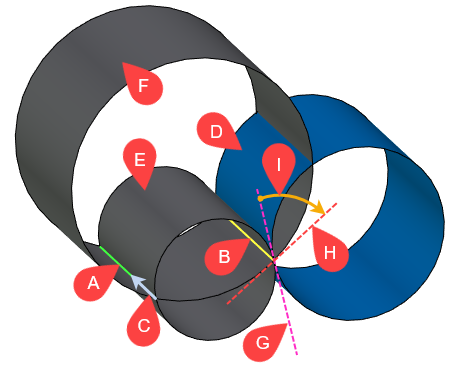

Касательный угол - это угол между направлением касательной к сечению создаваемой поверхности и направлением касательной к сечению касательной поверхности в точке пересечения второй направляющей с плоскостью сечения. По умолчанию угол равен нулю, в результате чего создаваемая поверхность касается касательной поверхности, а вторая направляющая является линией их касания. При значениях угла, отличных от нуля, создаваемая поверхность не касается касательной, а пересекается с ней по второй направляющей. Положительное направление отсчёта угла - по часовой стрелке при направлении взгляда, совпадающем с направлением опорной кривой.

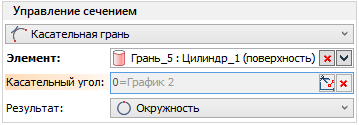

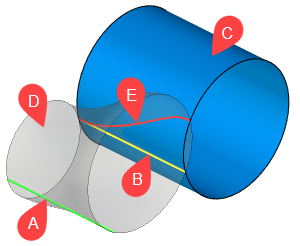

Для задания касательного угла необходимо активировать его поле ввода, после чего можно ввести желаемое значение с клавиатуры или указать его с помощью стандартных элементов управления полями ввода. Кнопка Создать график зависимости, расположенная в правой части поля ввода угла, позволяет задать его зависимость от положения сечения на длине опорной кривой.

Форма сечения

Выпадающий список Результат позволяет выбрать, какой участок протягиваемой окружности будет использован в качестве сечения итоговой поверхности:

•Прямая дуга
Используется дуга, соединяющая первую направляющую со второй по часовой стрелке при направлении взгляда, совпадающем с направлением опорной кривой.

•Обратная дуга
Используется дуга, соединяющая первую направляющую со второй против часовой стрелки при направлении взгляда, совпадающем с направлением опорной кривой.

•Окружность
Используется вся окружность.
