Поверхность заданного сечения > Окружность > Две направляющие > Кривая радиуса

Способ управления сечением Кривая радиуса, доступный для типа сечения Окружность при использовании типа задания Две направляющие в команде Поверхности заданного сечения, предполагает, что значение радиуса окружности сечения создаваемой поверхности подбирается автоматически таким образом, чтобы окружность проходила через кривую радиуса, выбранную пользователем. В качестве сечения может использоваться вся окружность или её дуга, соединяющая направляющие кривые.

После выбора данного способа управления сечением выполните следующие действия в любом порядке:

•Задайте кривую радиуса;

•Выберите форму сечения (необязательное действие).

Поле выбора кривой радиуса активируется автоматически после выбора способа управления сечением, однако выбирать исходные элементы и задавать параметры команды можно в любом порядке, активируя соответствующие поля вручную.

Кривая радиуса

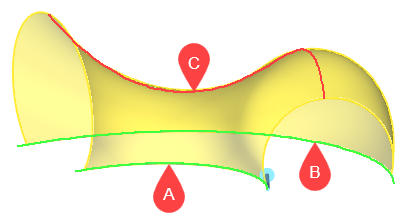

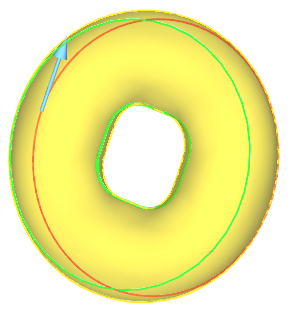

Кривая радиуса – кривая, через которую проходит окружность сечения создаваемой поверхности. В качестве кривой радиуса можно выбрать ребро, цикл, грань (будут использованы её границы), 3D кривую, 3D профиль либо набор таких объектов, гладко сопряжённых между собой. Если направляющие замкнуты, кривая радиуса тоже должна быть замкнутой. Если направляющие незамкнуты, кривая радиуса может быть замкнутой или незамкнутой.

При выборе кривой радиуса следует учитывать то, что её расположение относительно направляющих и опорной кривой должно быть таким, чтобы плоскости сечений, перпендикулярные опорной кривой, одновременно пересекали обе направляющие и кривую радиуса в пределах некоторой области. Если это условие не соблюдается, поверхность не может быть создана, т.к.  она строится только в пределах этой области.

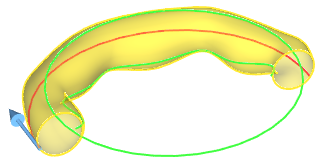

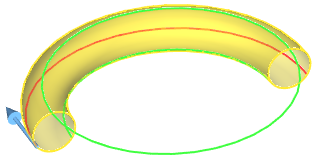

Если расстояние между направляющими, а также между каждой из направляющих и кривой радиуса постоянны в пределах области построения, то все сечения создаваемой поверхности имеют одинаковый радиус, в противном случае радиусы сечений изменяются в соответствии с изменениями расстояний.

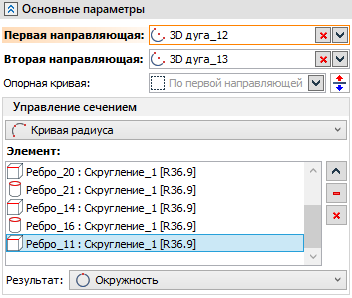

Кривая радиуса задаётся с помощью поля Элемент, расположенного в верхней части группы параметров Управление сечением в разделе Основные параметры окна параметров команды.

После выбора данного способа управления сечением поле выбора кривой радиуса активируется автоматически, после чего можно выбирать желаемые объекты в 3D сцене или дереве модели, последовательно нажимая на них . Список выбранных объектов отображается в поле. Строки списка можно выбирать с помощью . Кнопки, расположенные справа от списка, позволяют Развернуть, Свернуть, Очистить список или Удалить элемент из списка (выбранную строку). Элемент, соответствующий выбранной строке активного списка, подсвечивается в 3D окне красным; остальные выбранные элементы подсвечиваются цветом, зависящим от геометрического типа элемента (зелёный - кривая, синий - поверхность). Цвета можно настроить в Установках.

Форма сечения

Выпадающий список Результат позволяет выбрать, какой участок протягиваемой окружности будет использован в качестве сечения итоговой поверхности:

•Прямая дуга
Используется дуга, соединяющая первую направляющую со второй по часовой стрелке при направлении взгляда, совпадающем с направлением опорной кривой.

•Обратная дуга
Используется дуга, соединяющая первую направляющую со второй против часовой стрелки при направлении взгляда, совпадающем с направлением опорной кривой.

•Окружность
Используется вся окружность.
